非接触式红外额温计是一种利用现代传感器测量技术、微电子技术等技术手段对被测对象进行温度测量的新型仪器。以往额温枪方案多为合泰、松瀚、宏康等额温枪专用MCU方案，该方案的集成度非常高，一般主控自带有24位ADC、屏幕驱动等功能，整个额温枪只需要传感器、MCU、显示屏模块、按键、语音等模块。但因为疫情严重，供需不平衡，市场中出现了以瑞纳捷、华大、航顺芯、宏晶、意法等通用MCU方案。小编以瑞纳捷RJM8L151为例来介绍分立的额温枪方案。桑尼奇孙生，QQ:2335804557, 18576699326, 欢迎交流！（更多详情）
一、瑞纳捷RJM8L151分立额温枪额温枪方案原理简介
当红外额温计对准并靠近被测对象至数字接近式传感器检测的有效距离时，按下电源/测量键，并保持若干秒，则红外额温计内部的红外传感器模块就会进行温度采集，并转化为电信号，随之将电信号转换为数字信号，而后通过通信接口传输到单片机。单片机通过数字温度传感器采集当前环境温度对传输的温度数字信号进行相应温度补偿处理，并把修正后的温度作为当前记录编号存储，同时判断该温度所处的LCD背光范围，从而进行相应的背光显示：（35.0-37.4℃）体温正常绿色背光、（37.5-37.9℃）体温偏高黄色背光、（38-42.9℃）体温超高红色背光，若体温异常同时还会进行“嘀嘀嘀嘀嘀”报警，最后语音播报当前温度。当超过30 秒不使用，自动进入低功耗模式省电。
二、瑞纳捷RJM8L151分立额温枪方案框图

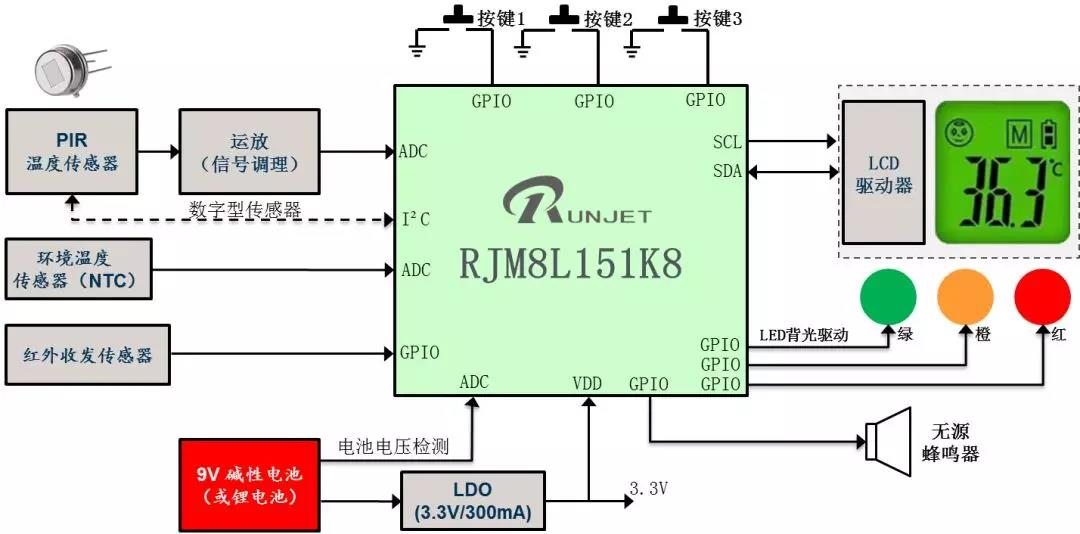

本非接触式红外额温计方案由超低功耗、高安全性的MCU:RJM8L151、电源模块、按键模块、红外传感器模块、温度传感器（模块）、数字接近式传感器模块、环境温度传感器、语音模块、喇叭及LCD显示模块组成，其硬件框图如下所示：

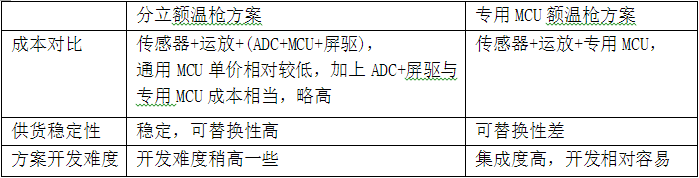

三、分立额温枪方案与专用MCU额温枪方案优劣势对比
深圳市桑尼奇科技有限公司拥有额温枪一整套方案（RJM8L151 MCU方案）并整合了ADC、运放等配套器件的供应链资源，如有额温枪或配套器件的需求，欢迎随时咨询。桑尼奇孙生，QQ:2335804557,18576699326。
(以上信息由深圳桑尼奇科技有限公司提供)
