电子秤专用模拟/数字（A/D）转换器芯片HX711

HX711采用了海芯科技集成电路专利技术，是一款专为高精度电子秤而设计的24位A/D转换器芯片。与同类型其它芯片相比，该芯片继承了包括稳压电源、片内时钟振荡器等其它同类型芯片所需要的外围电路，具有集成度高、响应速度快、抗干扰性强等优点。降低了电子秤的整机成本，提高了整机的性能和可靠性。近期市场额温枪需求火爆，由于HX711性能优异，导致市场上一度断货，如有此物料需求欢迎联系：肖生QQ：1735477079  手机：18576774167（微信同号）。

该芯片与后端MCU芯片的接口和编程非常简单，所有控制信号由管脚驱动，无需对芯片内部的寄存器编程。输入选择开关可任意选取通道A或通道B，与其内部的低噪声可编程放大器相连。通道A的可编程增益为128或64，对应的满额度差分输入信号幅度分别为±20mV或±40mV。通道B则为固定的32增益，用于系统参数检测。芯片内提供的稳压电源可以直接向外部传感器和芯片内的A/D转换器提供电源，系统板上无需另外的模拟电源。芯片内的时钟振荡器不需要任何外接器件。上电自动复位功能简化了开机的初始过程。

HX711特点：

1、两路可选差分输入

2、片内低噪声可编程放大器，可选增益为32，64和128

3、片内稳压电路可直接向外部传感器和芯片内A/D转换器提供电源

4、片内时钟振荡器无需任何外接器件，必要时也可使用外接晶振或时钟

5、上电自动复位电路

6、简单的数字控制和串口通讯：所有控制由管脚输入，芯片内寄存器无需编程

7、可选择10Hz或80Hz的输出数据速率

8、同步抑制50Hz和60Hz的电源干扰

9、耗电量（含稳压电源电路）：典型工作电流<1.6mA，断电电流<1uA

10、工作电压范围：2.6~5.5V

11、工作温度范围：-40~+85℃

12、16管脚的SOP-16封装

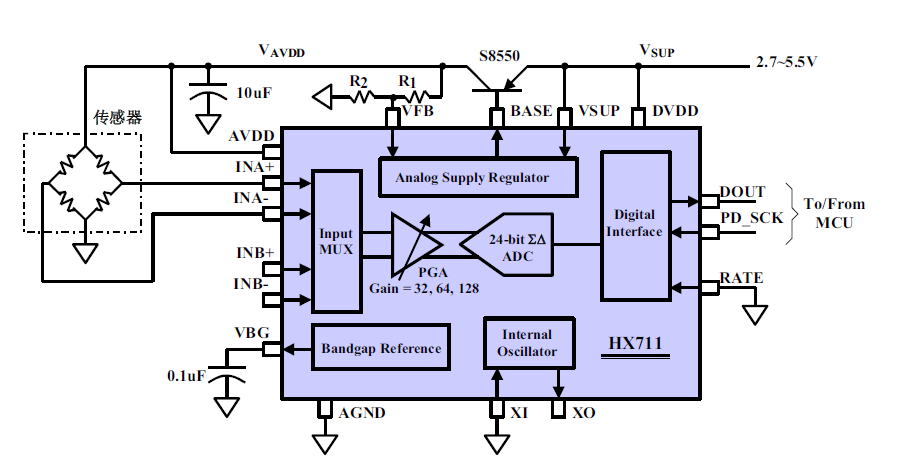

图一典型的电子秤应用框图

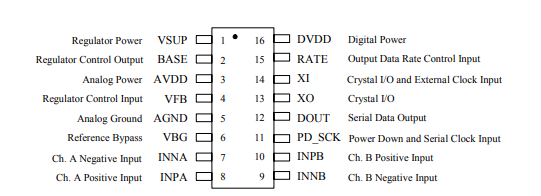

图二引脚图

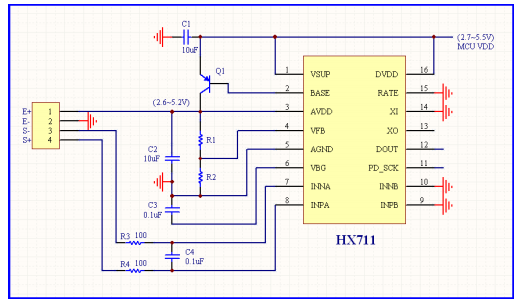

图三参考PCB板原理图
