瑞芯微RV1108A、RK3328、RK3229、RK3128配套 PMU-RK805应用详解

RK805是瑞芯微(Rockchip)针对便携式电子产品推出的一款高集成度的电源管理芯片(PMU),它集成有4DC-DC转换器、3LDO以及I2C接口、RTC,可以程控上电时序,针对一些低成本应用方案,RK805可以减去RTC功能,选择内置RC晶振方案。目前该款PMU常与瑞芯微主控RV1108A、RK3328RK3229RK3128等搭配使用。具体的应用与功能详解如下文,欢迎大家指正与交流,桑尼奇孙生:18576699326微信同号,QQ:2335804557!(更多详情)

RK805的功能特征:

1、输入电压范围:2.7V~5.5V;

2、2MHz的内置DC-DC开关频率;

3、采用电流模式架构以获得最佳的瞬态性能;

4、内置软启动;

5、高效转换构架;

6、电源:

-通道1:同步压降转换器,最大2.5A

-通道2:同步压降转换器,最大2.5A

-通道3:同步压降转换器,最大1.5A

-通道4:同步压降转换器,最大1.5A

-通道56:低压差线性稳压器,最大300mA;

-通道7:低噪、高PSRR线性稳压器,最大100mA

7、柔性的上电时序控制;

8、封装:QFN32 4mm*4mm

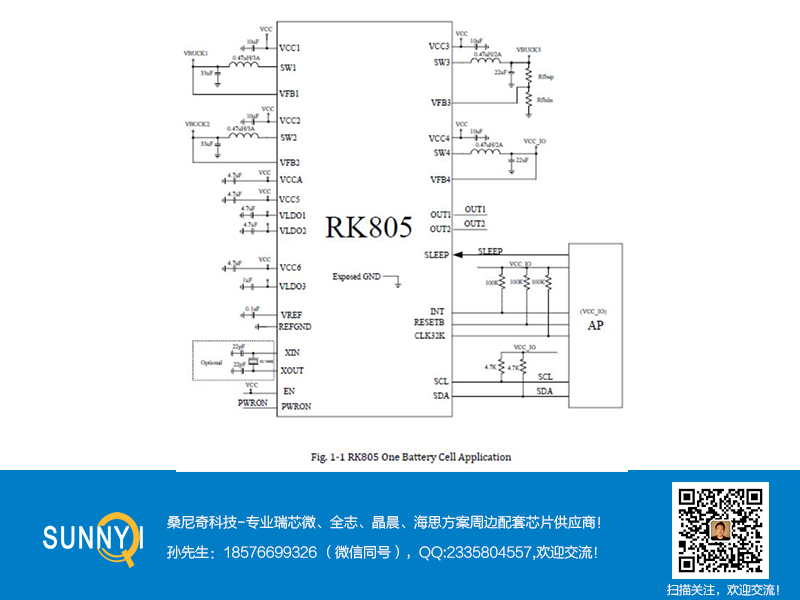

RK805的典型应用电路图:

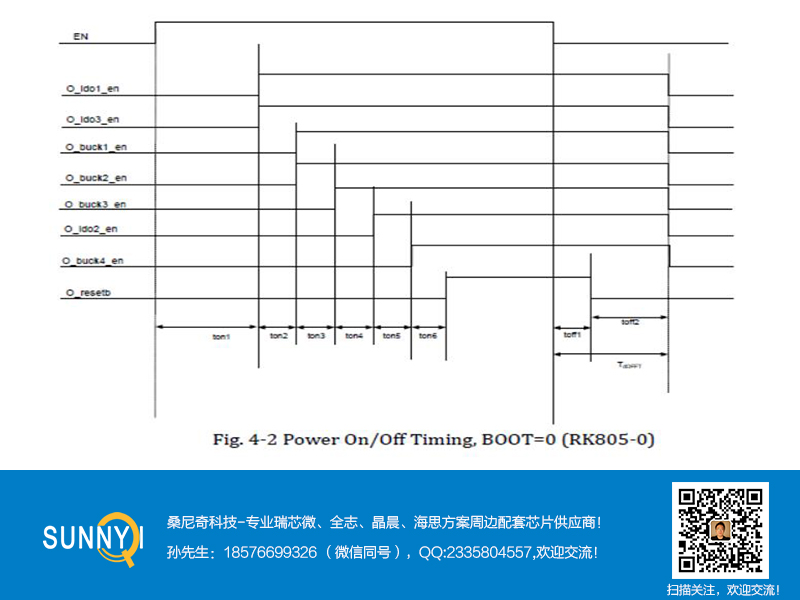

RK805的(BOOT=0)时序分析图

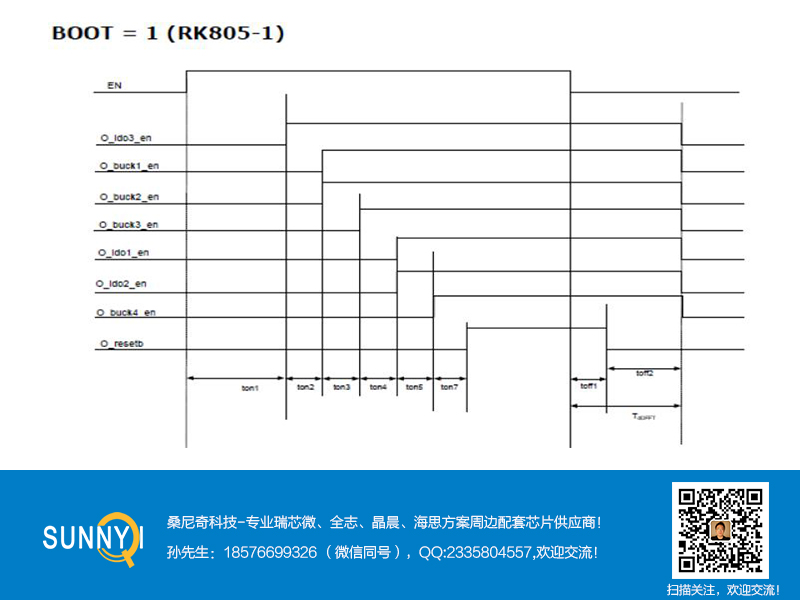

RK805的(BOOT=1)时序分析图

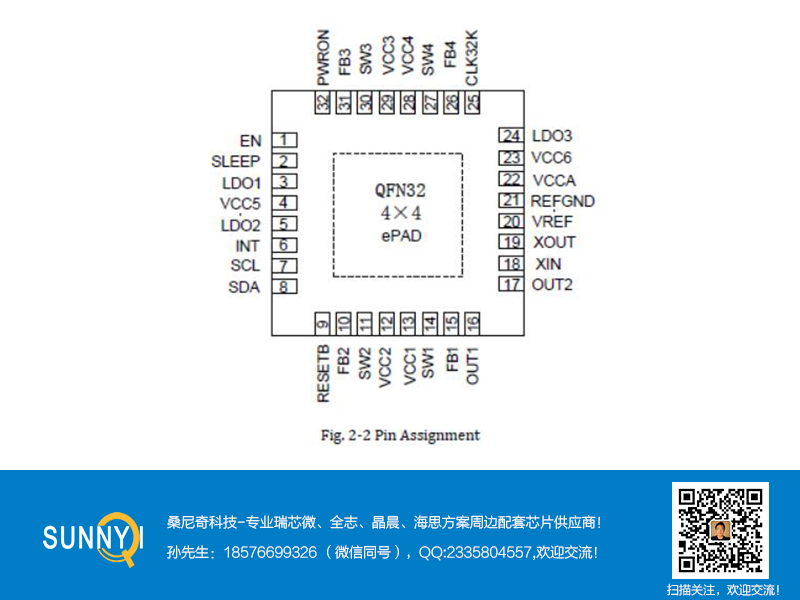

RK805的封装图:

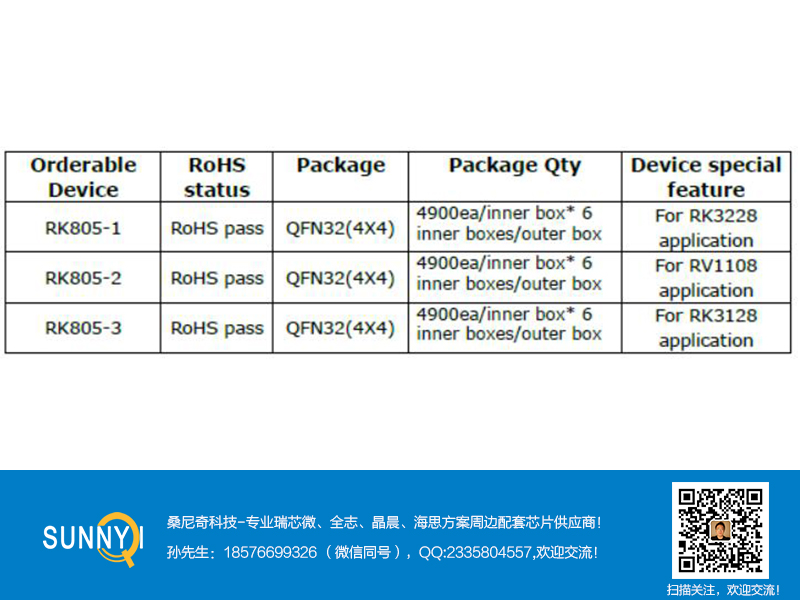

RK805的订购信息:

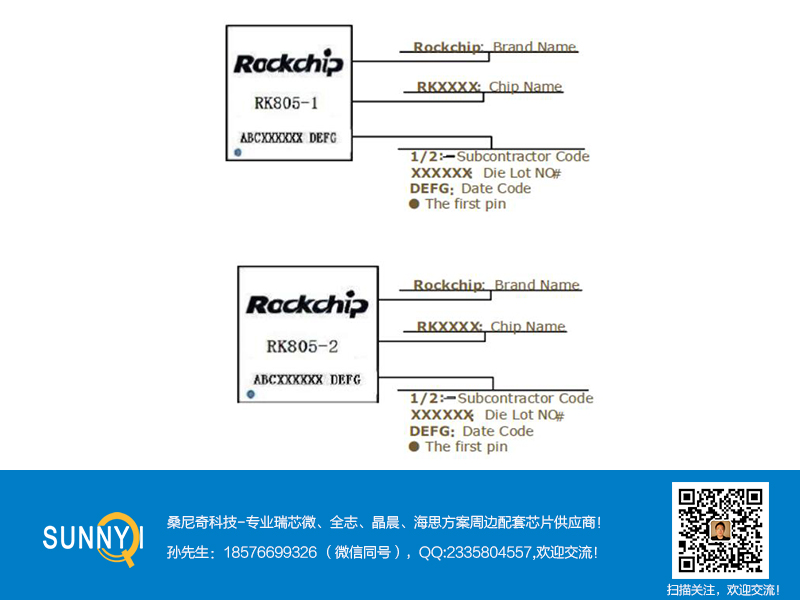

RK805Mark丝印图:


桑尼奇科技专业供销Rockchip(瑞芯片)、Allwinner(全志)Amlogic(晶晨)、海思主控及方案周边配套芯片如主控(RK33993288336831883128等)、PMURK808RK818RK805ACT8846等)、网络芯片(RTL8211RTL8201IP101GR等),欢迎咨询,桑尼奇孙生,18576699326QQ:2335804557

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
