IT66121FN ——HDMI1.4 3D低功耗发射芯片

IT66121是一款高性能、低功耗的HDMI单通道发射芯片,完全符合HDMI 1.3aHDCP 1.2,并向兼容DVI 1.0规格。IT66121还提供HDMI1.4 3D功能,通过HDMI连接实现直接3D显示。IT66121可为机顶盒、DVD播放器和A/V接收器等支持DTV的消费电子产品以及笔记本电脑和台式机等支持DTVPC产品提供最具成本效益的HDMI解决方案,而不会影响性能。它与DVI标准的向兼容性允许连接到无数的视频显示器,如LCDCRT显示器,以及空前繁荣的平板电视。

除了支持的各种视频输出格式外,IT66121还支持8通道I2S数字音频,采样率高达192kHz,采样大小高达24位。 IT66121还支持高达192kHz采样率的S / PDIF输入。

HDMI规范v1.3新支持的高比特率(HBR)音频由IT66121提供,分为两个接口:四个I2S输入端口或S / PDIF输入端口。 使用这两种接口,可支持最高可达HBS帧速率,最高可达768kHz

默认情况下,IT66121带有集成的HDCP ROM,预编程有HDCP密钥,可确保安全的数字内容传输。用户无需担心HDCP密钥的采购和维护。

IT66121还提供消费电子控制(CEC)功能的完整解决方案。 HDMI规范的这种可选CEC功能允许用户通过HDMI网络控制两个或更多CEC设备。 通过IT66121嵌入式CEC PHY,用户可以使用高级软件API轻松实现所有必要的远程控制命令。 CEC总线相关协议由CEC PHY处理,消除了MCU的额外负载。

2.特征

*单通道HDMI发射器

*符合HDMI 1.3aHDCP 1.2DVI 1.0规格

*支持25MHz165MHz 的速率

DTV分辨率:480i576i480p576p720p1080i,最高1080p

2.PC分辨率:VGASVGAXGASXGAUXGA

*支持数字视频标准的各种视频输入接口,例如

1.24RGB / YCbCr 444,带RB交换选项

2.16/20/24YCbCr 422YC交换选项

3.8/10/12YCbCr 422CCIR-656

4.BTA-T1004格式

5.DE-only接口

6.DDR选项

*支持HDMI1.4 3D功能

1.帧封装模式高达1080P@23.98/24Hz720P@59.94/60Hz

2.上下至1080P@59.94/60Hz

3.并排(半)高达1080P@59.94/60Hz

4.并排(全)高达720P @ 59.94/60Hz

*具有可编程系数的RGBYCbCr色彩空间之间的双向色彩空间转换(CSC)。

*数字音频输入接口,支持

1.音频采样率:32~192 kHz

2.采样大小:16~24

3.四个I2S接口,支持8通道音频

4.S / PDIF接口,支持PCMDolby DigitalDTS数字音频传输,最高可达 192kHz通过四个I2S接口或S / PDIF接口支持高比特率(HBR)音频,如DTS-HDDolby TrueHD,帧速率高达768kHz

5.兼容IEC 60958IEC 61937

*软件可编程HDMI输出电流,使用户能够优化固定电缆系统或具有预定义电缆长度的系统的性能

*MCLK输入对于音频操作是可选的。 用户可以选择使用或不使用MCLK来实现音频输入接口。

*集成的预编程HDCP密钥。

*纯硬件HDCP引擎提高了HDCP操作的稳健性和安全性。

*通过热插拔检测和接收器终端检测进行监控检测。

*嵌入式全功能模式发生器。

*智能,可编程电源管理。

*嵌入式硬件控制的CEC PHY

*超低功耗,1080p @ 60Hz格式下的运行功率小于70mw

*64引脚(9x9 mmQFN封装

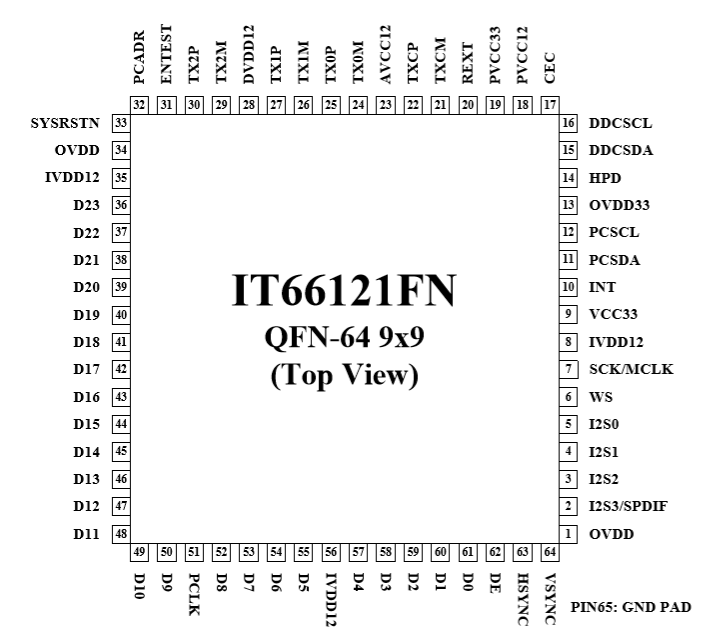

3.引脚定义
