PMU是 power management unit的缩写，中文名称为电源管理单元，是一种高度集成的、针对便携式应用的电源管理方案，即将传统分立的若干类电源管理器件整合在单个的封装之内，这样可实现更高的电源转换效率和更低功耗,及更少的组件数以适应缩小的板级空间。
PMU（Precision Measurement Unit，精密测量单元）用于精确的DC参数测量，它能驱动电流进入器件而去量测电压或者为器件加上电压而去量测产生的电流。PMU的数量跟测试机的等级有关，低端的测试机往往只有一个PMU，通过共享的方式被测试通道（testchannel）逐次使用；中端的则有一组PMU，通常为8个或16个，而一组通道往往也是8个或16个，这样可以整组逐次使用；而高端的测试机则会采用per pin的结构，每个channel配置一个PMU。
现在我们讲讲目前市场大量用到的方案，也是现在的主流方案RK系列。这个方案之所以这么受青睐，得益于案子易调控，各小部件物料相对较便宜且广泛。其中与主控相配套的电源管理芯片一般为ACT8846QM和RK自己生产的电源管理芯片〔RK818和RK808这些〕如有更好的意见，请联系QQ:3259054252 TEL：18820170705 刘生 欢迎交流〔深圳市桑尼奇科技有限公司〕。

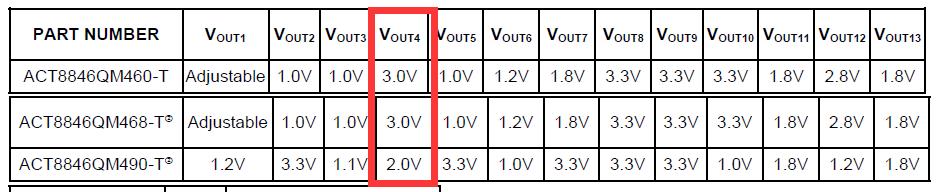

那么ACT8846QM有3个型号出现，该怎么去抉择与之配相应的主控呢？请看下图
〔深圳市桑尼奇科技有限公司〕提供

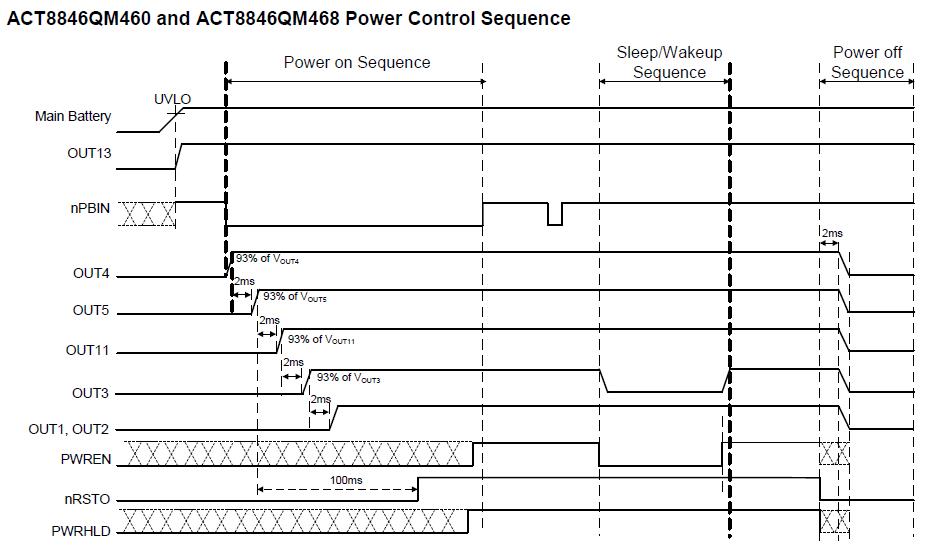

ACT8846QM460/468/490上电时序图如下：
〔深圳市桑尼奇科技有限公司〕提供
我们都知道PMU的驱动和测量范围在编程时必须被选定，合适的量程设定将保证测试结果的准确性。需要提醒的是，PMU的驱动和测量本身就有就有范围的限制，驱动的范围取决于PMU的最大驱动能力，如果程序中设定PMU输出5V的电压而PMU本身设定为输出4V电压的话，最终只能输出4V的电压。同理，如果电流测量的量程被设定为1mA，则无论实际电路中电流多大，能测到的读数不会超过1mA。值得注意的是，PMU上无论是驱动的范围还是测量的量程，在连接到DUT的时候都不应该再发生变化。这种范围或量程的变化会引起噪声脉冲（浪涌），是一种信号电压值短时间内的急剧变化产生的瞬间高压，类似于ESD的放电，会对DUT造成损害。所以不一样的方案选取的电源芯片取向就不一样。
常规来说，RK3288一般用到ACT8846QM490-T,RK3188一般用到ACT8846QM460-T或者ACT8846QM468-T〔比460多个功能带开关10秒复位〕，而RK3128多用到RK818或者RK808。这些都是方案普遍经常用到的，但有个别人是不一样，不能全部而论，仅借鉴作用。
