SY6280AAC

SY6280AAC

SY6280AACSILERGY公司推出的款低能耗配电开关它可以通过编程限制电流大小,用以防止过载或短路状况时电流过大对电源系统造成损坏。其主要应用于USB 3G数据存储卡、USB电子狗、电子配件中。

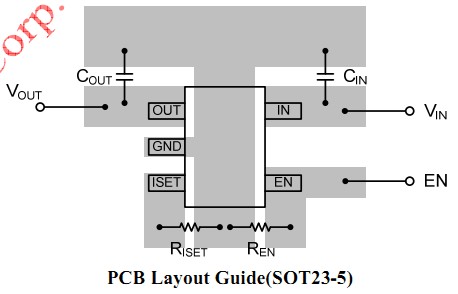

采用以下排布线规则,SY6280的性能将发挥更佳:

1、 尽可能使Vbus布线短而宽,至少需要用2盎司的铜来布线;

2、 在电路下方布置一个接地层以降低电路的电阻、电感以及提高DC、瞬态性能;

3、 将外电容尽可能近放置在端口旁,以降压阻抗和提搞瞬态性能;

4、 输入、输出电容应尽可能近地放置在IC旁,同时需与接地层相连以减少噪声影响;

5、 陶瓷旁路电容需尽可以近地放置在SY6280的输入、输出脚端子旁。
