SGM89112



SGM89112

    SGM89112SGMICRO公司推出的一款3Vrms 立体声线性驱动器,它内置有一个3dB  8MHz带宽的5通道视频滤波器,且无需输出DC模块电容。与传统方法相比,采用SGM89112芯片生成一个3Vrms输出可大大缩减配套的电子组件,是对芯片尺寸或能耗有着高要求的电子产品的理想选择。其主要应用于:机顶盒、通信设备、LCD电视、蓝光DVD播放器等中。QQ:1762516767 18675554078,原装现货,欢迎交流。更多详情



SGM89112的采购信息如下:




SGM89112的主要功能特性包括:

1Capless Audio Driver Structure

Eliminates Pop/Clicks

Eliminates Output DC-Blocking Capacitors

Provides Flat Frequency Response from DC to 20kHz

2Low Noise and THD

Typical SNR = 107dB

Typical VN = 8μVrms

Typical THD+N = 0.001% (f = 1kHz)

33Vrms Output Voltage into 2.5kΩ Load with 5V Supply Voltage

4Support Single Audio Signal Input

5Excellent SD Video Performance

65th-Order Video Filter

76dB Gain Video Driver

8Video Driver can Drive Two Video Loads

9Input Voltage Range Includes Ground

10Operates from 3.0V to 5.5V Single Power Supply

11Available in Green TSSOP-16 Package

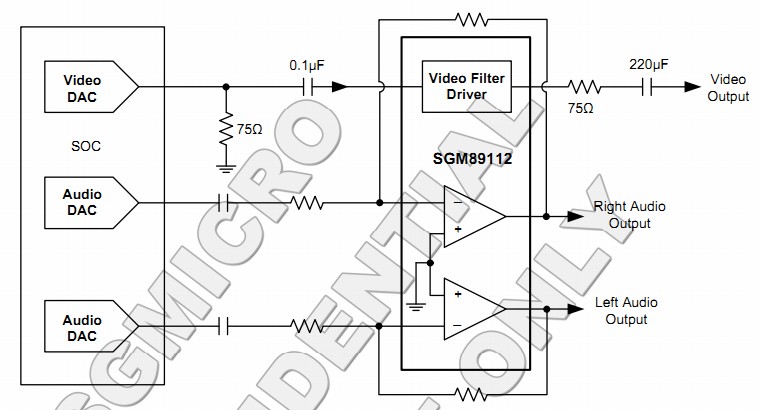

  SGM89112的典型应用电路如下:

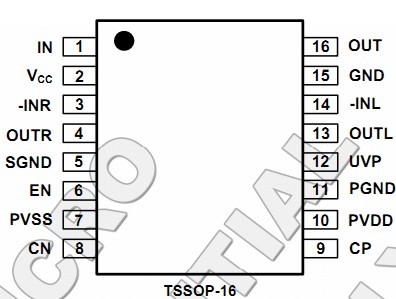

SGM89112的管脚图如下:




 (以上信息由深圳桑尼奇科技有限公司提供)
