RP111N331D

RP111N331D是日本理光公司（Ricoh）推出的一款正电压稳压芯片。该芯片采用CMOS工艺技术，具有高脉冲抑制、低输出电压、低工作电流、输出电压精度高等特点。它包含以下几个部分：电压参考单元、错误放大、输出电压设置、限流、热保护等功能，其主要应用在便携式通信设备、照相机等电子设备中。QQ:1762516767 18675554078，原装现货，欢迎交流。（更多详情）

RP111N331D的采购信息如下：

RP111N331D的主要功能特性包括：

1、Supply Current ：TYP. 80µA

2、Supply Current (Standby Mode) ：TYP. 0.1µA

3、Dropout Voltage：TYP. 0.23V (IOUT=500mA, VOUT=2.5V)

4、Ripple Rejection：TYP. 75dB (f=1kHz)  TYP. 70dB (f=10kHz)

5、Output Voltage Accuracy：±0.8% (VOUT> =1.8V)

6、Output Voltage Temperature Coefficient ：TYP. ±30ppm/°C (VOUT> =1.8V)

7、Line Regulation ：YP. 0.02%/V

8、Package ：SOT-23-5, DFN1212-6, SOT-89-5

9、Output Voltage ：0.7V ~ 3.6V (adjustable in 0.1V steps)  Additional lineups of the products: 0.75V, 1.25V, 1.85V, and 2.85V versions.

10、Built-in Short Current Limit Circuit：TYP. 50mA

11、Built-in Thermal Shutdown Circuit：Thermal Shutdown Temperature: 165°C

12、Recommended Ceramic Capacitors：1.0µF or more

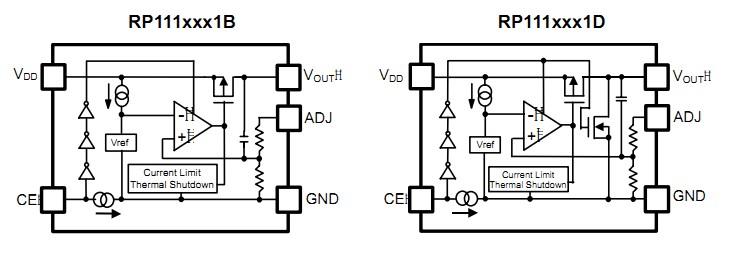

 RP111N331D的功能框图如下：

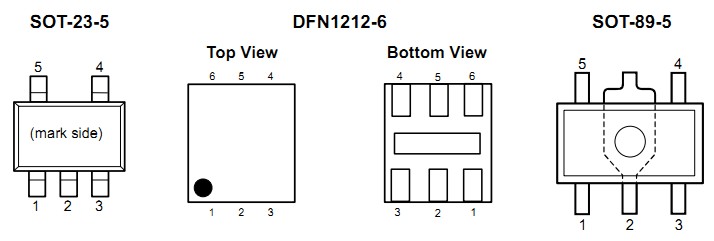

RP111N331D的管脚图如下：
