PCA9517

PCA9517


这种双通道双向I2C缓冲器工作在2.7 V5.5 VPCA9517是一个BiCMOS集成电路用于I2CSMBus总线系统。它也可以在混合模式应用低电压(0.9 V)和高电压(2.7 V5.5 V)之间提供双向电压电平转换(上翻/下翻)。这种装置能使能I2C总线和可扩展类似总线系统,甚至在不降低性能的情况下实现水平转移。

PCA9517缓冲器在I2C总线上有串行数据(SDA)和串行时钟(SCL)信号,从而使两条总线400 pF的总线电容连接在一个I2C总线应用。这种装置也可以用于分离两部分的总线电压和电容。

PCA9517有两种类型的驱动器:A侧驱动器和B侧驱动器。所有的输入和I/O口的过电压耐受5.5 V,即使该设备是无动力(VCCB/或:VCCA= 0 V)。

PCA9517不支持的时钟伸展和中继器仲裁。QQ: 1762516767Tel:18675554078原装现货,欢迎交流。更多详情



PCA9517的主要功能特性包括以下:

1. 双通道的双向缓冲器

2. I2CSMBus总线兼容

3. A侧工作电源电压范围为0.9 V5.5 V

4. B侧工作电源电压范围为2.7 V5.5 V

5. 电压电平转换从0.9 V5.5 V2.7 V5.5 V

6. 规格和功能置换

7. 高电平使能输入

8. I2C I/O口开漏输出

9. 5.5 V耐压的I2C和使能输入支持混合模式信号操作

10.无锁定操作

11.可容纳标准模式和快速模式I2C设备和多个主设备

12.关闭高阻抗I2C引脚

13.400 kHz的快速I2C总线

14.闭锁性能超过100毫安每JESD 78II

15.ESD保护超过JESD 22

2000-V 人体模型 (A114-A)

200-V 机器模型(A115-A)

1000-V 带电器件模型(C101)

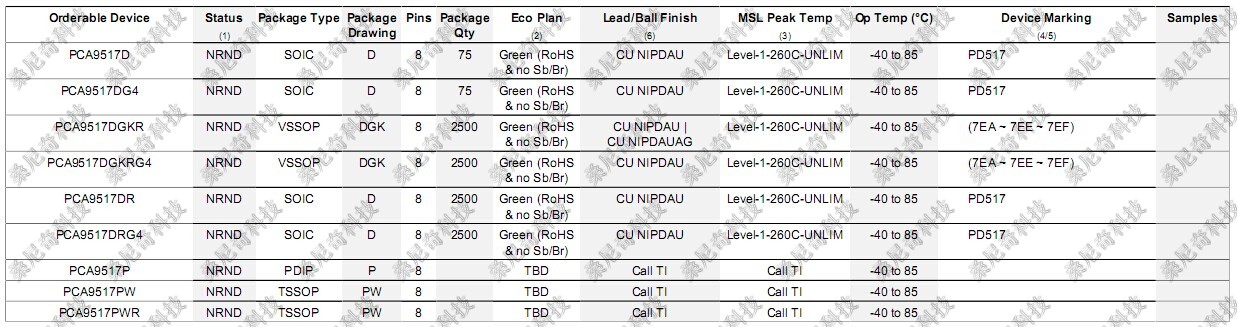

PCA9517采购信息如下:



PCA9517封装信息如下:

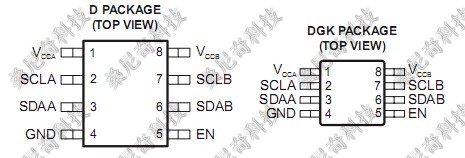

PCA9517的管脚图如下:

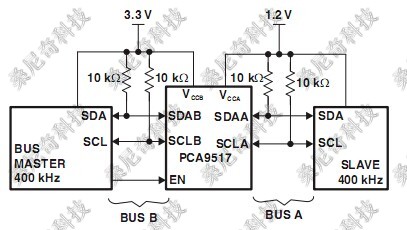

PCA9517典型应用电路图如下:




(以上信息由深圳市桑尼奇科技有限公司提供)
