MX25L1606EM2I

MX25L1606EM2I

MX25L1606EM2IMacronix公司推出的一款16M CMOS闪存芯片,该芯片提供支持多种外围接口和软件协议,它支持连续的读写操作,高效、低能耗。该芯片拥有优良的安全机制,如块保护、设OTP独立区等。QQ:1762516767 18675554078,原装现货,欢迎交流。更多详情

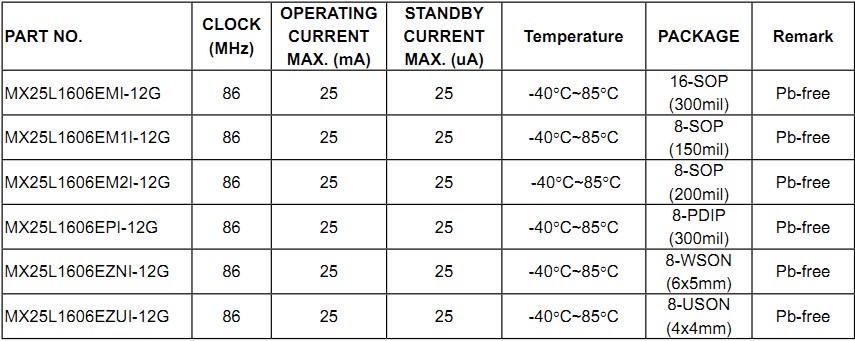

MX25L1606EM2I的采购信息如下:


MX25L1606EM2I的主要功能特性包括:

GENERAL

1Single Power Supply Operation

    - 2.7 to 3.6 volt for read, erase, and program operations

2Serial Peripheral Interface compatible -- Mode 0 and Mode 3

38M: 8,388,608 x 1 bit structure or 4,194,304 x 2 bits (Dual Output mode) structure

  16M: 16,777,216 x 1 bit structure or 8,388,608 x 2 bits (Dual Output mode) structure

4256 Equal Sectors with 4K byte each (8Mb)

  512 Equal Sectors with 4K byte each (16Mb)

  - Any Sector can be erased individually

516 Equal Blocks with 64K byte each (8Mb)

  32 Equal Blocks with 64K byte each (16Mb)

  - Any Block can be erased individually

6Program Capability

   - Byte base

  - Page base (256 bytes)

7Latch-up protected to 100mA from -1V to Vcc +1V

PERFORMANCE

1High Performance

  - Fast access time: 86MHz serial clock

  - Serial clock of Dual Output mode : 80MHz

  - Fast program time: 1.4ms(typ.) and 5ms(max.)/page

  - Byte program time: 9us (typical)

  - Fast erase time: 60ms(typ.) /sector ; 0.7s(typ.) /block

2Low Power Consumption

   - Low active read current: 16Mb: 25mA(max.) at 86MHz; 8Mb: 12mA(max.) at 86MHz

   - Low active programming current: 20mA (max.)

   - Low active erase current: 20mA (max.)

   - Low standby current: 25uA (max.)

  - Deep power-down mode 5uA (typical)

3Typical 100,000 erase/program cycles

420 years of data retention

MX25L1606EM2I的典型应用电路如下:

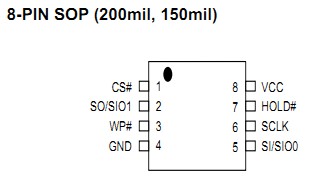

MX25L1606EM2I的管脚图如下:




 (以上信息由深圳桑尼奇科技有限公司提供)
