MAX3222/MAX3232/MAX3237/MAX3241




MAX3222/MAX3232/MAX3237/MAX3241

MAX3222/MAX3232/MAX3237/MAX3241收发器有一个专有的低压差变送器实现了真正的RS - 232性能,双电荷泵电源输出从3.0V5.5V。该设备只需要四个小的0.1μF外部电荷泵电容。MAX3222MAX3232MAX3241保证运行120kbps 的数据速率,同时保持RS-232输出水平。MAX3237保证在正常操作模式下运行250kbps的数据速率以及在MegaBaud操作模式下运行1Mbps 的数据速率,同时保持RS-232输出水平。

MAX3222/ MAX3232具有2个接收器和2驱动器。MAX3222具有1μA关机模式,用以降低功耗和延长便携式系统的电池寿命。它的接收机在关断模式下仍保持活跃,允许外部设备,如调制解调器可以只使用1μA电源电流监测。MAX3222MAX3232引脚,封装,和功能分别兼容行业标准的MAX242MAX232

MAX3241是一个完整的串行端口(3驱动器/5接收器),专为笔记本电脑和小型笔记本电脑。MAX32375驱动器/3接收器)是理想的快速的调制解调器应用。这些器件具有关断模式,其中所有的接收器可以同时使用1μ电源电流保持活跃。接收机R1MAX3237/MAX3241)和R2MAX3241)除了标准的输出之外还有额外的输出,这些额外的输出总是激活的,允许外部设备,如调制解调器进行监测无保护二极管正向偏置电路可能的VCC彻底去除。

MAX3222, MAX3232MAX3241 具有可节省空间的TSSOPSSOP 封装。 QQ: 1762516767Tel:18675554078原装现货,欢迎交流。更多详情


下一代设备的特点:

1、更小封装;

2、集成的ESD保护;

3、低电压或数据电缆的应用。


应用:

1、笔记本,小型笔记本,掌上电脑;

2、高速调制解调器;

3、电池供电设备;

4、手持设备;

5、外围设备;

6、打印机。

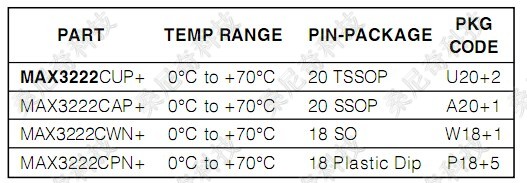

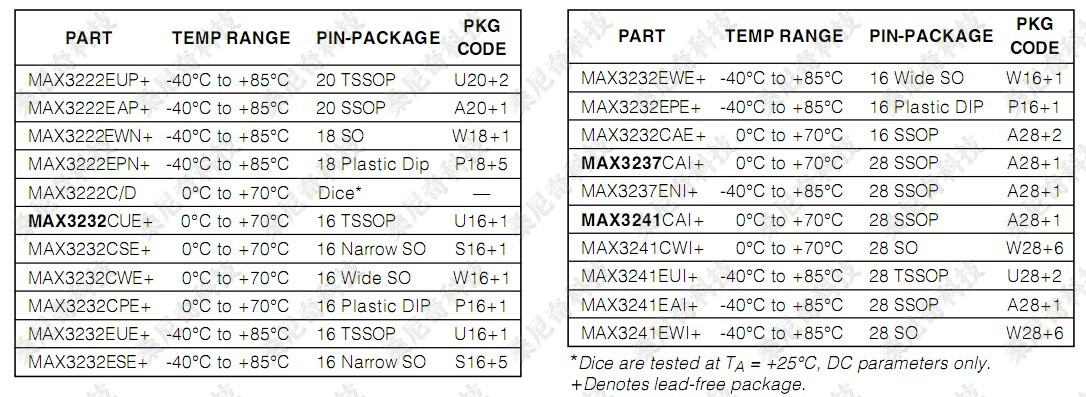

MAX3222/MAX3232/MAX3237/MAX3241采购及封装信息如下:

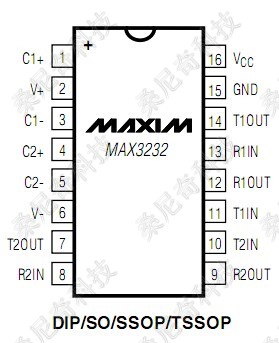

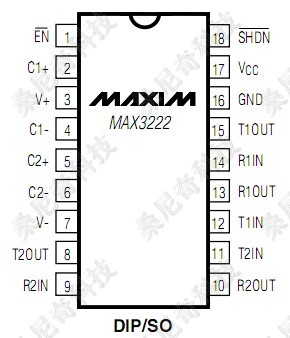

MAX3222/MAX3232/MAX3237/MAX3241的管脚图如下:





(以上信息由深圳市桑尼奇科技有限公司提供)
