BL1117




BL1117


BL1117是一系列低压差三端稳压器,在1A的负载电流时电压降为1.2V

除了一个固定的版本(Vout1.8V2.5V3.3V5V 2.85V),BL1117还有一个可调版本,它可以通过调节两个外部电阻提供从1.25V13.8V的输出电压。

BL1117提供热关闭和电流限制功能,以保证芯片和电源系统的稳定性。它使用微调技术,保证输出电压精度在±1%BL1117采用SOT- 223可用,TO-252TO-220封装。QQ: 1762516767Tel:18675554078原装现货,欢迎交流。更多详情

BL1117的主要功能特性包括以下:

1. 除了一个固定的版本和一个可调版本,输出值可使用命令自定义

2. 最大输出电流1A

3. 输出电压精度±1%

4. 输入工作电压范围:最大15V

5. 线性调节率:0.2%

6. 负载调整率:0.4%

7. 环境温度:40~ 85


BL1117的主要应用:

1. 电脑主板、显卡卡的电源管理

2. 液晶显示器和液晶电视

3. DVD解码板

4. ADSL调制解调器

9. 开关电源后调节器

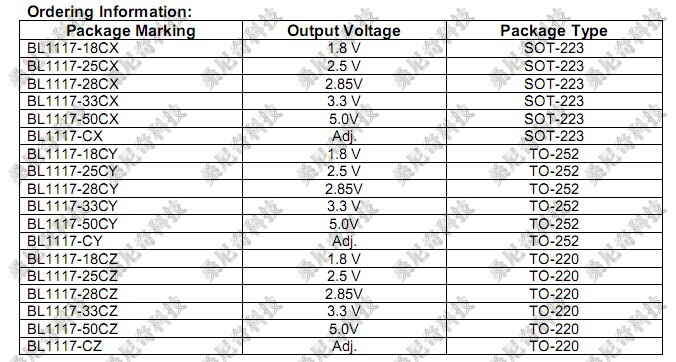

BL1117采购信息如下:

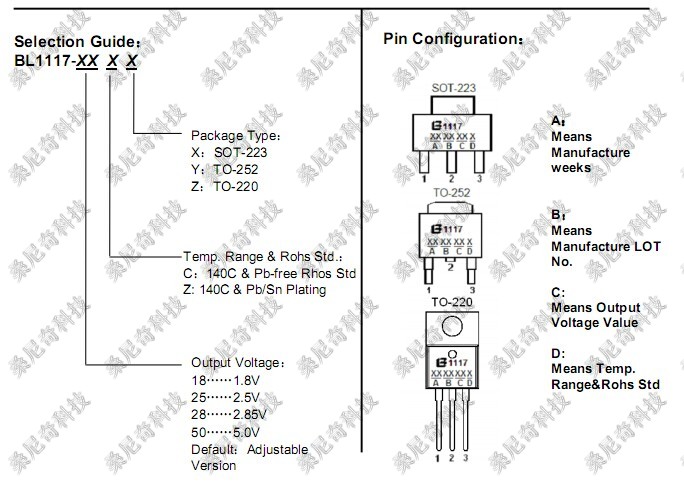

BL1117的管脚图如下:

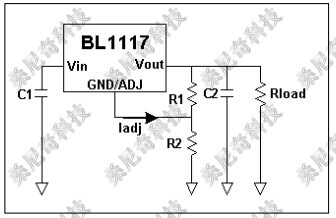

BL1117典型应用电路图如下:


输出电压固定



输出电压可调




(以上信息由深圳市桑尼奇科技有限公司提供)
