ACT8846QM468-T
ACT8846是美国技领半导体（active-semi）推出的一款性能优异的电源管理芯片， RK3066/RK3188方案上有采用此颗ic。该芯片集成了多个电源功能芯片（如：DC/DC压降稳压芯片、低压差线性稳压器等），它支持所有I2C系列端口，具有多种睡眠模式、软/硬重启功能及热保护等功能。其主要应用于平板电脑、移动上网终端、电子书应用、导航设备、智能手机等。QQ:1762516767 18675554078，原装现货，欢迎交流。（更多详情）

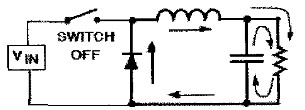

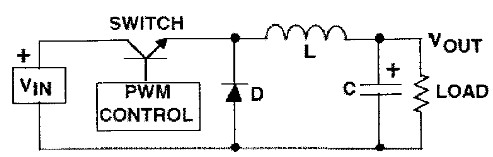

图1 DC/DC压降稳压芯片切换开关产生的电路回路示意图
DC/DC压降稳压芯片一般有着高的开关频率和大的峰值电流，所以该芯片的布线一直是PCB设计的重点以减小电磁干扰，DC/DC压降稳压芯片切换开关产生的电路回路示意图，如图1所示。对于集成有DC/DC稳压芯片的ACT8846QM468-T也不例外，以下为ACT8846QM468-T布线需注意事项：
（1）DC/DC压降稳压芯片端口REG1, REG2, REG3, REG4的输入电容需尽可能近地放置在芯片旁边。
（2）电感、输入输出滤波电容需尽可能近地相连，且应尽可能采用短而宽的迹线。
（3）每个稳压器的电源回路都应接地，同时应采用多通道接地。
（4）每个稳压器的输出结点应尽可能近地与响应OUTx相连以减少噪声进入信号。
(以上信息由深圳市桑尼奇科技有限公司提供)
