HT49R50A-1/HT49C50-1/HT49C50L 是8 位高性能精简指令集单片机，专门为需要LCD 显示功能的产品而设计。MASK版本HT49C50-1 和HT49C50L 与OTP 版本HT49R50A-1 引脚和功能完全相同。HT49C50L为低电压版本，工作电压最低可为1.2V，可适用于一节电池的应用系统。具有低功耗、I/O 使用灵活、可编程分频器、计数器、振荡类型选择、暂停和唤醒、另有灵活的蜂鸣器输出以及LCD 显示功能，使这款单片机功能更多样性。可以广泛应用于电子秤、电表、气表、定时器、计算器、遥控器和其他带LCD 显示功能的工业或家用消费类产品等系统中。QQ:1762516767 18675554078，原装现货，欢迎交流。（更多详情）
HT49R50的主要功能特性包括以下：
工作电压：
HT49R50A-1/HT49C50-1
fSYS= 4MHz: 2.2V~5.5V
fSYS= 8MHz: 3.3V~5.5V
HT49C50L
fSYS= 500kHz: 1.2V~2.2V
8位输入口
12位双向输入/输出口
2个外部中断输入
具有预分频器功能的两个8 位可编程定时/计数器
33×2、33×3 或32×4段的LCD驱动器
4K×15位的程序存储器ROM
160×8位的数据存储器RAM
实时时钟（RTC）
实时时钟（RTC）的8位预分频器
看门狗定时器
蜂鸣器输出
内置晶振、RC、32768Hz晶体的振荡电路
具有HALT 和唤醒功能来降低功耗
6层硬件堆栈
位操作指令
15 位查表指令
系统时钟为8MHz时，指令周期为0.5μs (HT49R50A-1/HT49C50-1)
系统时钟为500kHz时，指令周期为8μs (HT49C50L)
63条指令
所有指令都可在1 或2 个指令周期内完成
HT49R50A-1/HT49C50-1有低电压复位/检测功能
48-pin SSOP，64-pin LQFP 和100-pin LQFP封装形式

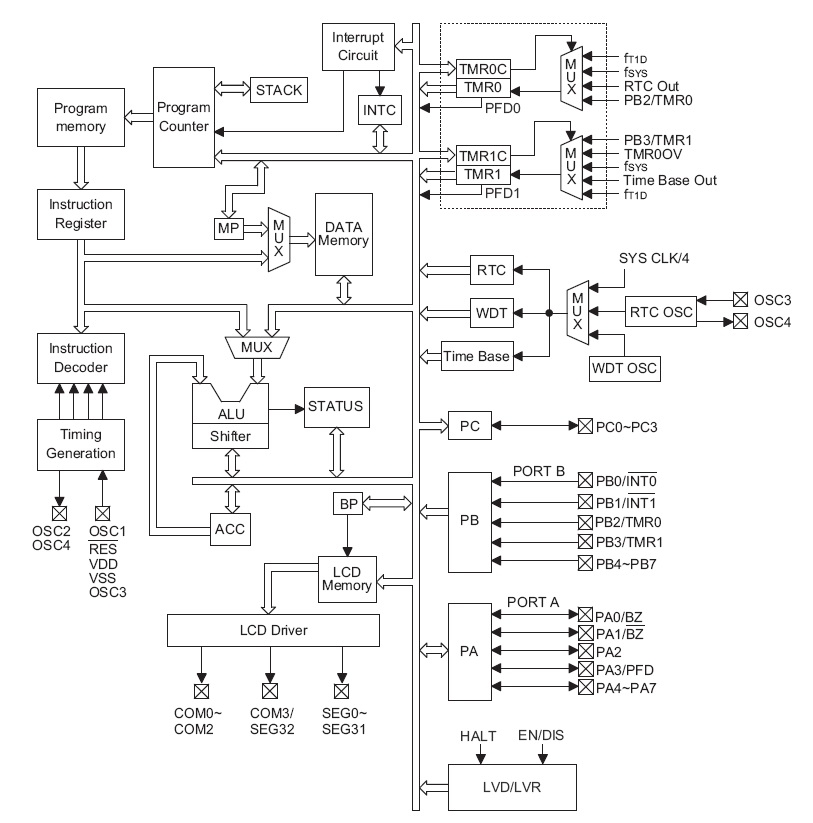

HT49R50A的功能框图如下：

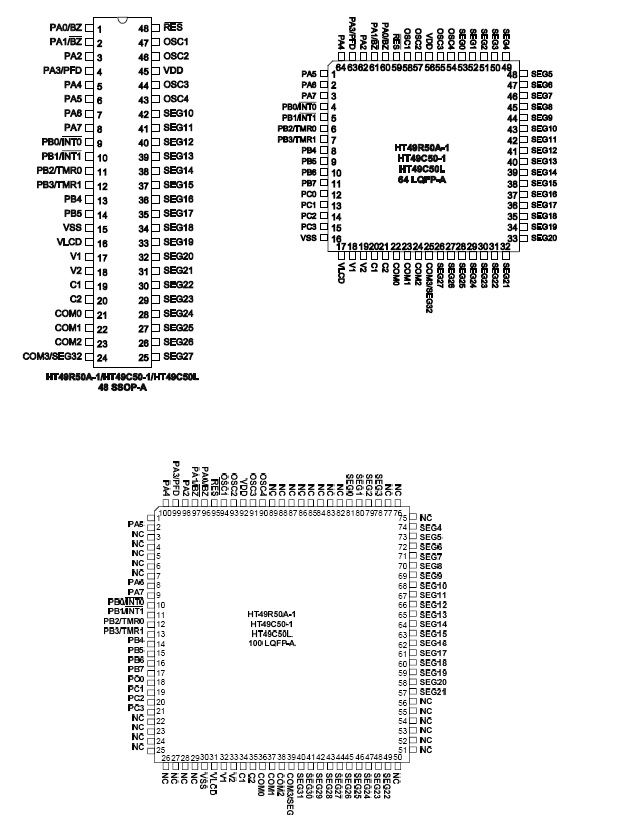

HT49R50A的管脚图如下:
(以上信息由深圳市桑尼奇科技有限公司提供)
