AXP209 是高度集成的电源系统管理芯片，针对单芯锂电池(锂离子或锂聚合物)且需要多路电源转换输出的应用，提供简单易用而又可以灵活配置的完整电源解决方案，充分满足目前日益复杂的应用处理器系统对于电源精确控制的要求。QQ:1762516767 18675554078，原装现货，欢迎交流。（更多详情）
AXP209 集成了一个自适应的USB-Compatible 的PWM 充电器，2 路降压转换器(Buck DC-DC converter)，5 路线性稳压器(LDO)，电压/电流/温度等多路12-Bit ADC，以及4 路可配置的GPIO。为保证电源系统安全稳定，AXP209 还整合了过/欠压(OVP/UVP)、过温(OTP)、过流(OCP)等保护电路。
AXP209的主要功能特性包括以下：
电源管理 (IPS)
宽输入电压范围：2.9V~6.3V (AMR：-0.3V~11V)
可配置的高效智慧电能平衡“IPS™”系统
自适应USB(支持USB3.0)或交流适配器
限压限流 (4.4V/900mA/500mA/100mA)
电池通路的等效内阻小于75mΩ
全集成PWM 充电器 (PWM Charger)
最大充电电流可达1.8A
支持电池温度监测
全面支持USB 充电（含3.0），符合规范要求
充电精度高，误差小于0.5%
支持4.1V/4.15V/4.2V/4.36V 等多种电池
自动进行充电流程控制
可直接驱动LED 指示充电状态
根据系统负载情况自动调节充电电流
备用电池 (Backup Battery)
可接受备用电池输入供给RTC 模块
支持备用电池充电，可设置充电电流
2 路同步降压转换器 (DC-DC)
DC-DC2：可在0.7-2.275V 之间调节,25mV/step, 驱动能力1.6A, 支持VRC
DC-DC3：可在0.7-3.5V 之间调节,25mV/step, 驱动能力1.2A
5 路线性稳压器 (LDO)
LDO1：30mA，始终有效
LDO2：低噪声LDO，1.8V~3.3V 可调节，100mV/step, 驱动能力200mA
LDO3：0.7-3.5V 可调节, 25mV/step, 驱动能力200mA
LDO4：低噪声LDO，1.8V~3.3V 可调节，100mV/step, 驱动能力200mA
LDO5：低噪声LDO, 1.8-3.3V 可调节,100mV/step, 驱动能力50mA
定时器 (Timer)
7bit Timer，定时范围1~127 分钟
Timer 中断输出
信号采集系统 (Signal Capture)
内建12 路12 Bit ADC
接受2 路外部信号输入
提供电池和外部输入电源的电流电压数据
内建高精度库仑计及Fuelgauge 系统
提供丰富的电源管理信息，如瞬时耗电(mA or mW)，剩余电池电量(% or mAh)，充电状态(%) 和剩余电池使用时间或充电时间等
两级低电警告及保护
提供芯片温度数据
应用处理器接口 (Host Interface)
Host 可以通过TWSI 接口进行数据交换
可以灵活配置的中断及休眠管理
灵活的管脚功能设置，多路GPIO 可分别设置为IO、ADC 等功能
内置可配置计时器
提供12 组寄存器，可用于系统关机时的数据保存
系统管理(System Management)
支持软复位和硬复位
支持软关机和硬关机
支持外部触发源唤醒
支持输出电压监测、自诊断功能
输出PWROK，用于系统复位或关机指示
外部电源检测(插入/移除/驱动能力不足)
所有输入输出都支持软启动
过/欠压保护 (OVP/UVP)
过流保护 (OCP)
过温保护 (OTP)
支持OTG VBUS 电源状态设置/监测
高整合度(Fully Integration)
内部产生高精度参考电压（0.5%）
内置MOSFET
可定制时序和输出电压
解密模块 (Decryption)
128bit OTP 密码存储
动态实时解密算法

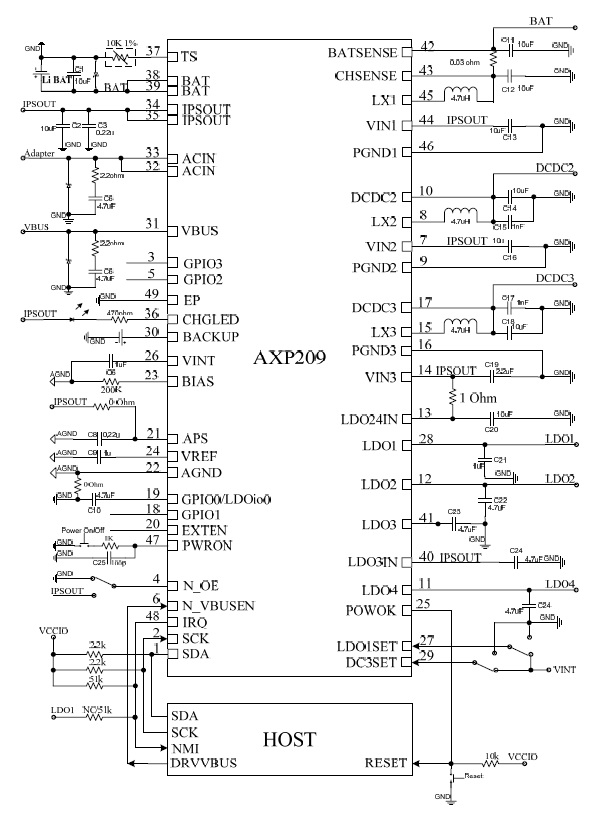

AXP209的应用框图如下:

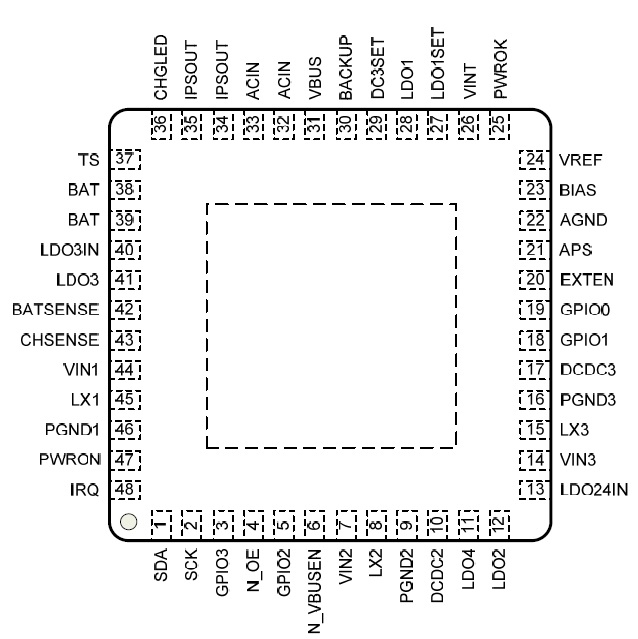

AXP209的管脚信息如下：
(以上信息由深圳市桑尼奇科技有限公司提供)
