扩展坞上常用的USB2.0方案

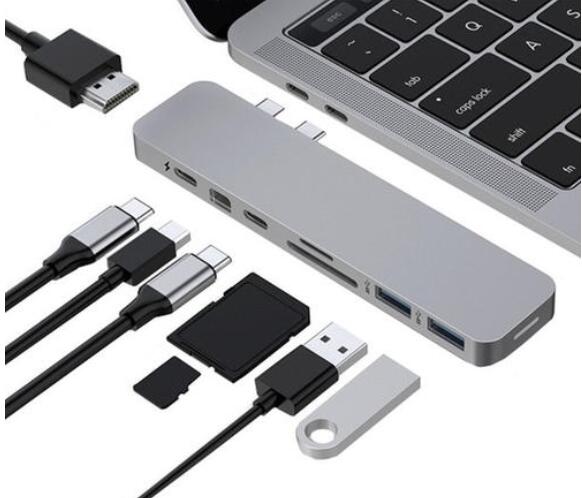

随着科技的发展,手机的按键越来越少,笔记本越来越轻薄,这就限制了外设接口的种类和数量,一个时代的代表产物---扩展坞。扩展坞的功能有很多,比如网卡,HDMI,USB,PD,读卡,音频等。






本章主要讲USB2.0扩展这一功能,常用的品牌有创惟和汤铭,处于扩展坞对于封装考虑,本文重点介绍下FE8.1如需了解更多信息按以下方式联系张经理,张经理QQ2860224697  手机:18576760724(微信同号)(以上信息由深圳市桑尼奇科技有限公司提供 www.sunnyqi.com)

FE8.1是一个非常紧凑的高速4端口USB集线器控制器。它符合 USB-IF“通用串行总线规范修订版2.0(USB2.0)规范的各个方面,但 one-FE8.1通常将自己作为一个自供电的集线器,而不考虑实际的系统实现。为了实现绝对最小的引脚计数,没有输入信号引脚留下来监视本地电源状态。

FE8.1是一个高度集成、高质量、高性能的USB 2.0 4端口集线器解决方案。它占用空间小,功耗极低,是嵌入式应用和独立集线器的最佳选择。FE8.1的高质量是通过全面的扫描链和内置自检模式的设计测试来保证的,这些模式可以在封装和测试阶段测试所有高、全、低速模拟前端(AFE)组件。

FE8.1的特点:

USB 2.0 完全 兼容 AFE 收发器:

---上游端口支持高速速度(480MHz)和全速(12MHz)模式;

---4下游端口支持高速、全速和低速(1.5MHz)模式;

•集成了上游1.5 KΩ上拉电阻,下游15 KΩ下拉电阻,以及串联电阻器;

集成5V 至3.3V及1.8V稳压器;

集成电源复位与电源故障检测电路;

•集成12MHz 振荡器与反馈电阻和晶体负载电容器;

12MHz 到480MHz 的集成锁相环路(PLL);

•单事务转换程序(单TT)一个TT代表所有下游端口;可以处理64个周期性的初级 / 分体事务,32个周期性的完整 / 复杂事务,以及6个非周期性事务

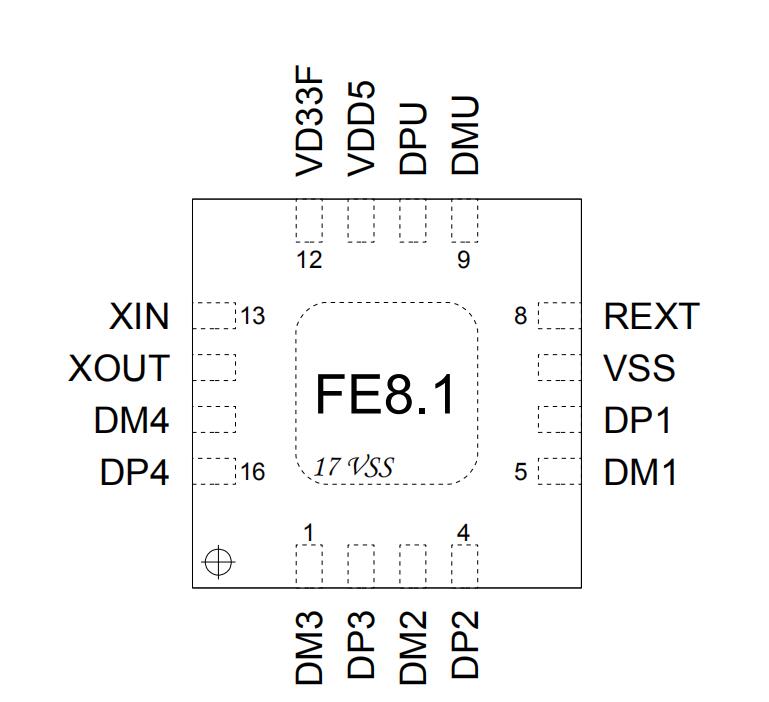

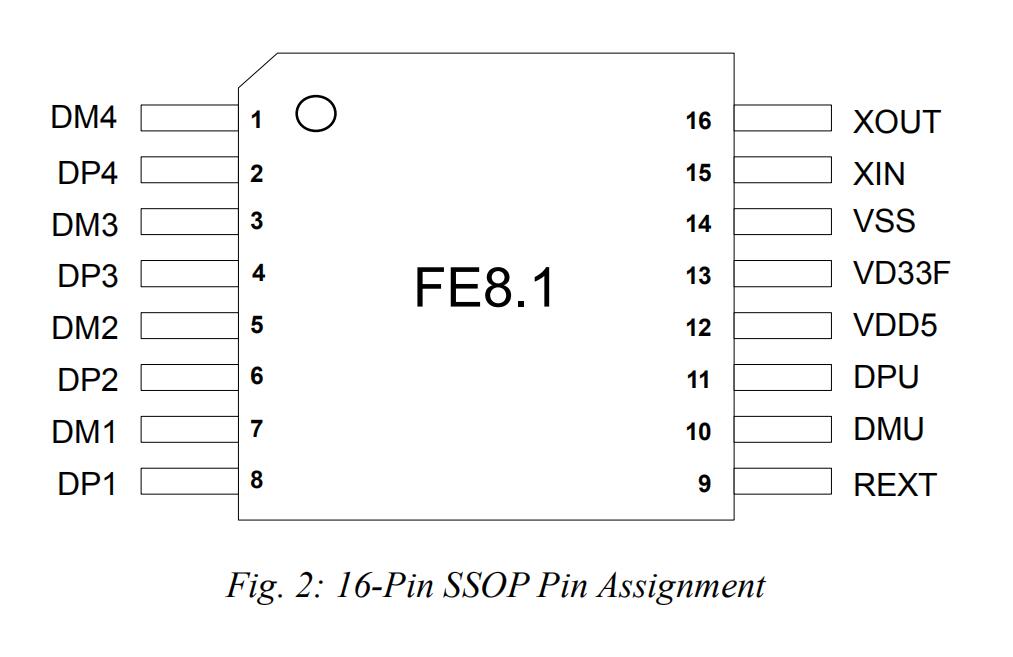

FE8.1的封装,有两种SSOP16和WQFN16:





如需购买FE8.1或者了解更多信息按以下方式联系张经理,手机18576760724(微信同号),QQ2860224697,原装现货,欢迎交流。
