RJM8L303是武汉瑞纳捷推出的一款高速度、高性能的8051兼容单片机，芯片内置256字节内部数据存储器，8K字节SRAM，128K字节FLASH，具备快速中断响应，高效低功耗设计，休眠/深度休眠模式。片内集成多种安全密码模块，包括SM4、DES、3DES、AES等安全算法，支持真随机数发生器，同时提供了多种外围接口：SPI、UART、ISO7816、NFC（ISO14443 TypeA）I2S、GPIO接口。

电子价签，也叫电子货架标签（Electronic Shelf Label，ESL），是一种带有信息收发功能的电子显示装置，主要应用于超市、便利店、药房等显示价格信息的电子类标签。电子价签一般常具有几种特性：可以通过有线或无线网络进行数据的更新配置，另外使用电池供电具有功耗低的特点。由于其低功耗、以及具有13.56M以及一些标准的通信接口，使其很适合于智慧超市中常用的电子价签方案。

下面小编详细介绍一下RJM8L303的电子价签方案。

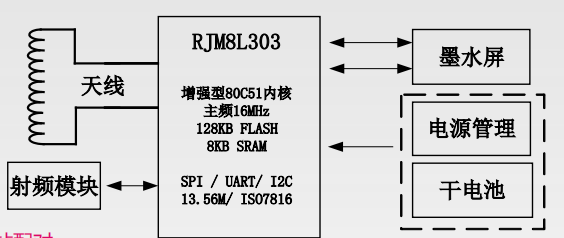

RJM8L303电子价签方案的原理框图：

（1）墨水屏通过RJM8L303的SPI接口进行通讯显示

（2）通过I2C接口与通讯模块相连，可用BT、RF433通讯。

（3）RJM8L303：典型工作电流2mA@16MHz Deep Sleep 电流0.5uA，超低的功耗特性大大增加了产品的待机时间。

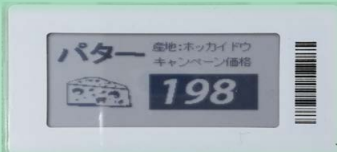

     具体的RJM8L303的成熟成品方案如下图：
