LED驱动控制专用芯片：TM1628

TM1628是一种带键盘扫描接口LED驱动控制专用IC,内部集成了MCU,数字接口，数据锁存器，LED驱动，键盘扫描等电路。该产品抗干扰能力强，稳定性好。主要适用于家电设备（智能热水器，微波炉，洗衣机，空调，电磁炉）机顶盒，电子秤，智能水表等数码管或LED显示设备。

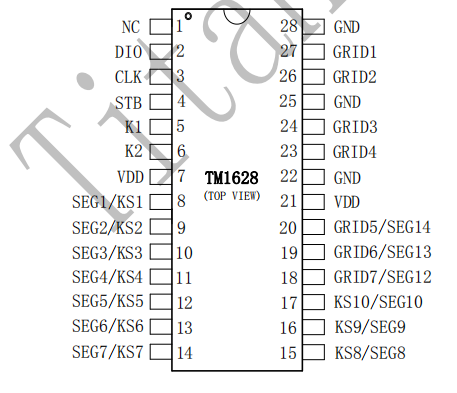

  封装图如下：

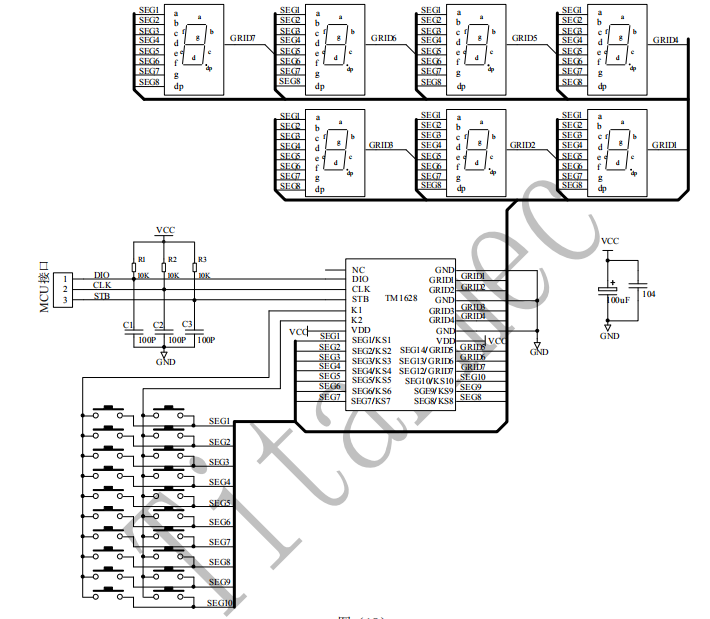

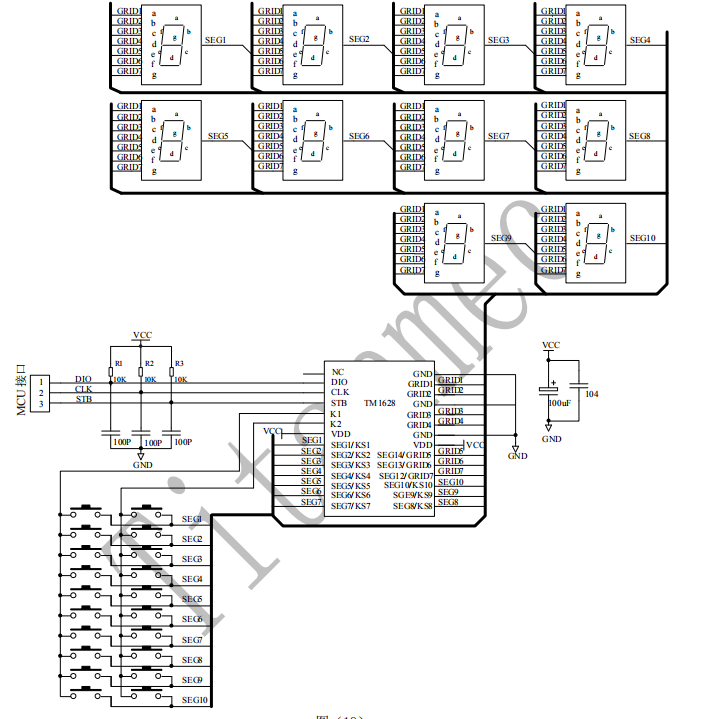

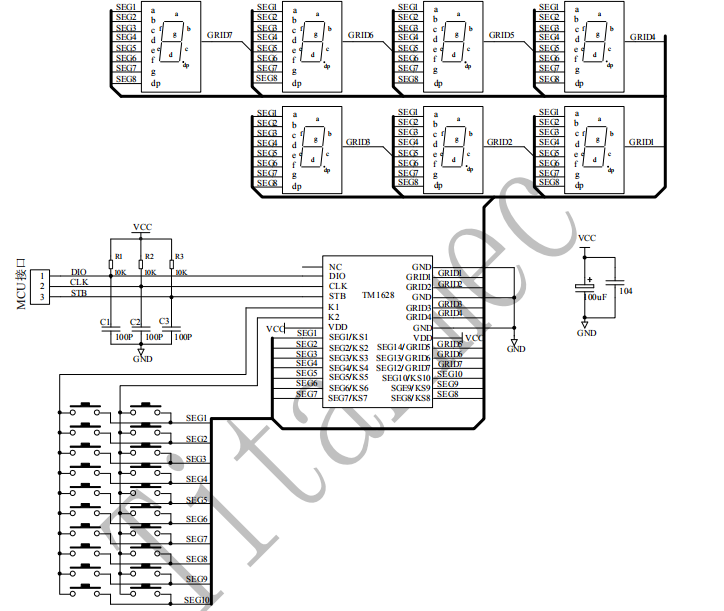

典型应用电路如下：

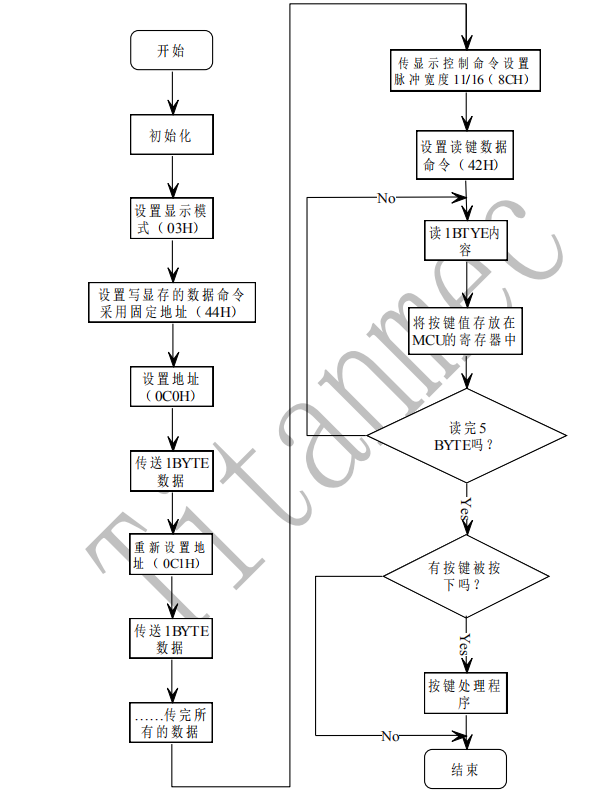

设计流程图如下：


以上信息由深圳市桑尼奇科技有限公司提供，原装现货，欢迎交流。联系人：戴先生，QQ:3246409476 TEL:13028820229 同时我司还是代理国内华存品牌EMMC，在多个主控平台上验证测试过。也是普冉品牌SPI FLASH的代理商。在FPC模组行业大批量供货。也是瑞纳杰MCU的代理商。有方4G模块的代理。


设计流程图如下：
