type-c转HDMI芯片RTD2172U-CG

Realtek品牌下的RTD2172U USB Type-CHDMI转换器结合了USB Type-C输入接口和数字高清多媒体接口(HDMI)输出。嵌入式微控制器(MCU)基于工业标准8051内核。接收器端口将信道配置(CC)控制器、电源传输(PD)控制器、公告牌控制器和显示端口(DP)到HDMI v2.0转换器集成到一个芯片中,该芯片支持USB Type-C应用程序上的显示端口备用模式。RTD2172U是一款高度集成的单芯片,适用于多个细分市场和显示应用,如加密狗、码头站、显示器、电视(TV)、投影仪、标牌、流媒体盒等。如需了解更多信息按以下方式联系张经理,手机18576760724(微信同号),QQ:2860224697,欢迎交流。(更多详情

RTD2172U的特点:

l USB类型C规范1.1

l VESA DisplayPortTMDPv1.4兼容接收机

l HDMI规范v1v2.0b兼容发射机,每个通道的数据速率高达6 Gbps支持所有USB C型通道配置(CC

l 符合3.0标准的USB电源传输(PD

l 嵌入式振荡器,不需要外部晶体

l 嵌入式MCUSPI闪存

l 嵌入式EDIDRTD2172U将在以下情况下响应EDID终端设备没有)

l 使用片上键支持HDCP1.4HDCP2.2

l 以支持HDCP中继器。支持RGB 4:4:4 8/10bpcYCbCr 4:4:442:24:2:0 8/10bpc

l 最大音频采样率192KHz x8通道

l LPCM和压缩音频编码格式

l 支持全链路培训和无链路培训

l 用于芯片控制的辅助通道、I2C主机接口

l 支持高动态范围(HDR

l 支持3D计时

l 通过辅助通道支持CEC

RTD2172U的功能框图:

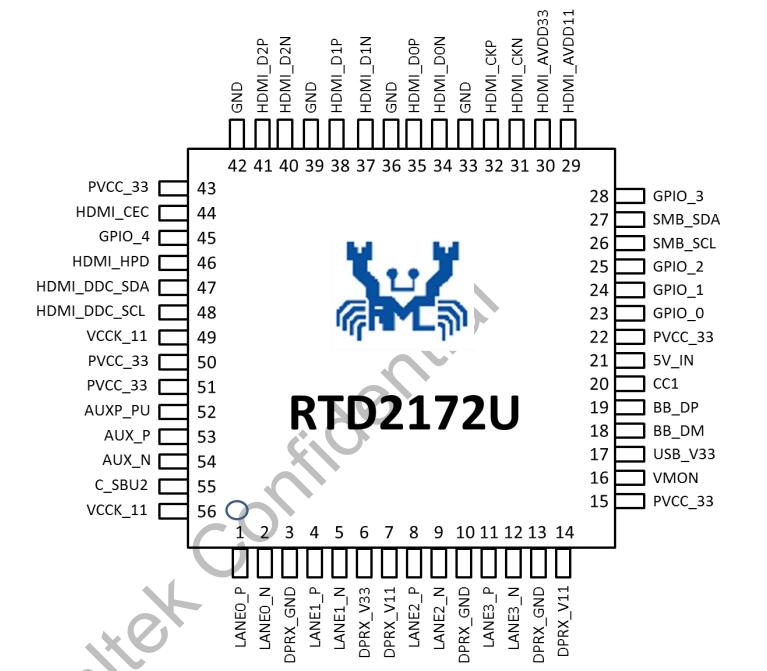

RTD2172U的封装图:


RTD2171U的购买信息:


想合作,或者了解更多RTD2172U的信息,可以联系桑尼奇科技张经理QQ2860224697  手机:18576760724(微信同号)
