LM324系列器件是带有真差动输入的运算放大器，具有真正的差分输入。与单电源应用场合的标准运算放大器相比，它们有一些显著优点。该放大器可以工作在低到3.0伏或者高到32伏的电源下，静态电流为MC1741的静态电流的五分之一。共模输入范围包括负电源，因而消除了在许多应用场合中采用外部偏置元件的必要性。目前主要用在血氧仪，额温枪，小家电等产品上。
LM324主要特性：
短路保护输出
真正的差分输入级
单电源供电：3.0 V至32 V（LM224、LM324、LM324A）
低输入偏置电流：100 nA最大值（LM324A）
每个封装有4个放大器
内部补偿
共模范围扩展至负电源
行业标准的引脚分配
输入端的ESD钳位提高了可靠性，且不影响器件工作
提供无铅封装
LM324四运放的应用
LM324是四运放集成电路，它采用14脚双列直插塑料封装，外形如图所示。它的内部包含四组形式完全相同的运算放大器，除电源共用外，四组运放相互独立。
每一组运算放大器可用图1所示的符号来表示，它有5个引出脚，其中“+”、“-”为两个信号输入端，“V+”、“V-”为正、负电源端，“Vo”为输出端。两个信号输入端中，Vi-（-）为反相输入端，表示运放输出端Vo的信号与该输入端的相位相反;Vi+（+）为同相输入端，表示运放输出端Vo的信号与该输入端的相位相同。
由于LM324四运放电路具有电源电压范围宽，静态功耗小，可单电源使用，价格低廉等优点，因此被广泛应用在各种电路中。下面介绍其应用实例。

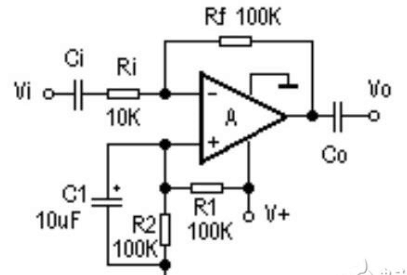

反相交流放大器
电路见附图。此放大器可代替晶体管进行交流放大，可用于扩音机前置放大等。电路无需调试。放大器采用单电源供电，由R1、R2组成1/2V+偏置，C1是消振电容。
电路的电压放大倍数Av也仅由外接电阻决定：Av=1+Rf/R4，电路输入电阻为R3。R4的阻值范围为几千欧姆到几十千欧姆。
交流信号三分配放大器
此电路可将输入交流信号分成三路输出，三路信号可分别用作指示、控制、分析等用途6孕藕旁吹挠跋旒 R蛟朔臕i输入电阻高，运放A1-A4均把输出端直接接到负输入端，信号输入至正输入端，相当于同相放大状态时Rf=0的情况，故各放大器电压放大倍数均为1，与分立元件组成的射极跟随器作用相同。
R1、R2组成1/2V+偏置，静态时A1输出端电压为1/2V+，故运放A2-A4输出端亦为1/2V+，通过输入输出电容的隔直作用，取出交流信号，形成三路分配输出。
测温电路

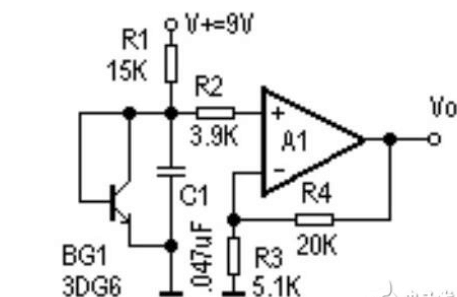

见附图。感温探头采用一只硅三极管3DG6，把它接成二极管形式。硅晶体管发射结电压的温度系数约为-2.5mV/℃，即温度每上升1度，发射结电压变会下降2.5mV。运放A1连接成同相直流放大形式，温度越高，晶体管BG1压降越小，运放A1同相输入端的电压就越低，输出端的电压也越低。
这是一个线性放大过程。在A1输出端接上测量或处理电路，便可对温度进行指示或进行其它自动控制。

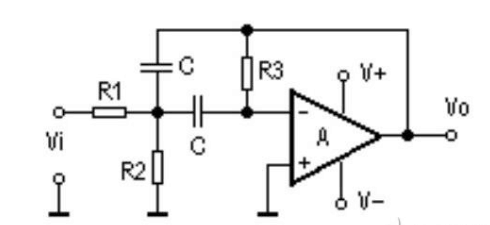

有源带通滤波器
许多音响装置的频谱分析器均使用此电路作为带通滤波器，以选出各个不同频段的信号，在显示上利用发光二极管点亮的多少来指示出信号幅度的大小。这种有源带通滤波器的中心频率，在中心频率fo处的电压增益Ao=B3/2B1，品质因数 ，3dB带宽B=1/（п*R3*C）也可根据设计确定的Q、fo、Ao值，去求出带通滤波器的各元件参数值。R1=Q/（2пfoAoC），R2=Q/（（2Q2-Ao）*2пfoC），R3=2Q/（2пfoC）。上式中，当fo=1KHz时，C取0.01Uf。此电路亦可用于一般的选频放大。
此电路亦可使用单电源，只需将运放正输入端偏置在1/2V+并将电阻R2下端接到运放正输入端既可。
比较器
当去掉运放的反馈电阻时，或者说反馈电阻趋于无穷大时（即开环状态），理论上认为运放的开环放大倍数也为无穷大（实际上是很大，如LM324运放开环放大倍数为100dB，既10万倍）。此时运放便形成一个电压比较器，其输出如不是高电平（V+），就是低电平（V-或接地）。当正输入端电压高于负输入端电压时，运放输出低电平。

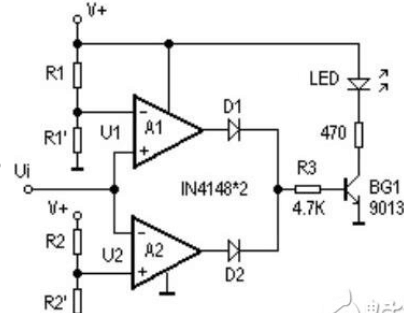

附图中使用两个运放组成一个电压上下限比较器，电阻R1、R1ˊ组成分压电路，为运放A1设定比较电平U1;电阻R2、R2ˊ组成分压电路，为运放A2设定比较电平U2。输入电压U1同时加到A1的正输入端和A2的负输入端之间，当Ui 》U1时，运放A1输出高电平;
若选择U1》U2，则当输入电压Ui越出［U2，U1］区间范围时，LED点亮，这便是一个电压双限指示器。
若选择U2 》 U1，则当输入电压在［U2，U1］区间范围时，LED点亮，这是一个“窗口”电压指示器。
此电路与各类传感器配合使用，稍加变通，便可用于各种物理量的双限检测、短路、断路报警等。
如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样，桑尼奇科技长期配套现货供应，并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系戴女士QQ：2290359330 手机：13418831645。
