74HC4051是一款高速CMOS器件,74HC4051引脚兼容低功耗肖特TTL(LSTTL)系列。74HC4051遵循JEDEC标准no.7A。74HC4051是8通道模拟多路选择器/多路分配器,带有3个数字选择端(S0至S2),1个低有效使能端(E),8个独立输入/输出端(Y0至Y7)和1个公共输入/输出端(Z)。E为低时,8个开关的其中之一将被S0至S2选中(低阻态)。E为高时,所有开关都进入高阻态,直接无视S0至S2。VCC和GND是数字控制端(S0至S2,E)的供电引脚,74HC4051的VCC至GND范围为2.0 V~10.0 V。74HC4051的模拟输入/输出端(Y0至Y7,Z)在上限VCC和下限VEE之间摆动,VCC-VEE应当不超过10.0 V。作为一个数字多路选择器/多路分配器,VEE将被连接到GND上(一般是地)。如有需要技术支持和索样,请按以下方式联系桑尼奇戴女士QQ:2290359330 手机:13418831645,原装现货,欢迎交流。(更多详情)
74HC4051PW的基本参数:
工作温度范围:-55°C to +125°C
针脚数:16
封装类型:TSSOP
工作温度最低:-55°C
工作温度最高:125°C
器件标号:74
开态电阻, Rds(on):40ohm
输出数:8
输出电流最大:25mA
逻辑类型:Multiplexer / Demultiplexer
逻辑芯片功能:8-通道模拟多路复用/分解器
逻辑芯片系列:AC

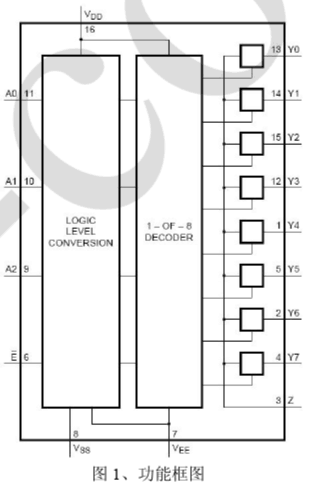

74HC4051PW的功能框图如下:

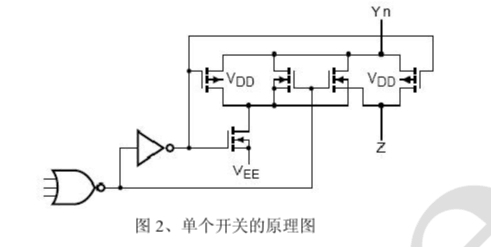

74HC4051PW的原理图如下:
如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样,桑尼奇科技长期配套现货供应,并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系戴女士QQ:2290359330 手机:13418831645。
