1.特性
AD7606B是一个16位、同步采样、模拟到数字数据采集系统(DAS) ，有8个通道，每个通道包含模拟输入钳位保护、可编程增益放大器(PGA)、低通滤波器和A16位逐次逼近寄存器(SAR)、模拟数字转换器(ADC)。 AD7606B还具有灵活的数字滤波器、低漂移、2.5V精度基准和参考缓冲器，以驱动ADC，以及灵活的并行和串行接口。
AD7606B 在所有通道以800KSPS吞吐率进行采样时，从单个5V 电源和 容纳±10V、±5V 和±2.5V真正的双极输入范围操作。 输入钳位保护能够承受高达±21V的电压 AD7606B 具有5MΩ的模拟输入阻抗，当输入信号断开并通过一个10kΩ的外部电阻拉到地面时，其输入阻抗小于20LSB双极零码。 单电源操作、片上滤波和高输入阻抗消除了对外部驱动器运算放大器的需求，这需要双极电源。 对于吞吐率较低的应用，AD7606B灵活数字滤波器可用于改善噪声性能。
在硬件模式下，AD7606B与 AD7606完全兼容。在软件模式下，AD7606B有以下高级功能:
•额外的±2.5V模拟输入范围；
•模拟输入范围(±10V，±5V，和±2.5V)，可选择任意通道；
•额外的过采样(操作系统)选项，直至OS256；
•系统增益、系统偏移量和系统相位校准/通道；
•模拟输入开路检波器；
•诊断多路转换器；
•监视功能(序列周边接口(SPI)无效的读 / 写、循环冗余校验(CRC)、过电压和欠电压事件、忙停监视器和复位检测)。
2.系统应用
•电力线监测；
•保护继电器；
•多相电机控制；
•仪器和控制系统；
•数据采集系统。

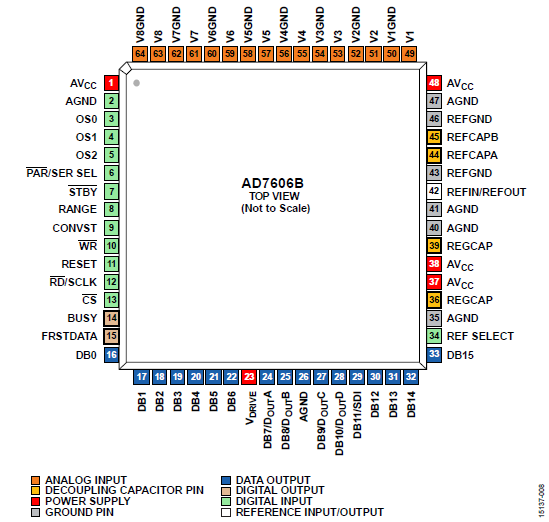

3.管脚图
