1概述RTL8198是一个集成的系统芯片(SoC)应用专用集成电路(ASIC)，实现了L2交换机、L3路由和L4 NAT功能。一个RLX5281 CPU是嵌入式的，时钟速率可以达到500MHz。为了提高计算性能，提供16K字节I-Cache、8K字节 D-Cache、40KI-MEM和8K字节 D-MEM。支持标准的5信道P1149.1兼容的EJTAG测试接口，用于CPU测试和软件开发。
通过表配置和查找，RTL8198可以执行硬连线网络流量转发。CPU可用于处理上层函数，如DHCP、HTTP和其他一些协议，并使用硬连接的转发引擎进行操作。
RTL8198提供6个端口(从端口0到端口5)，集成了6个千兆以太网MAC和5个物理层收发器，分别用于10Base-T、100Base-TX和1000Base-TX。RTL8198的每个端口都可以配置为LAN或WAN端口。端口5支持外部MAC接口，可以是GMII/RGMII/MII接口类型，以便与外部MAC或PHY收发器一起工作。
RTL8198支持灵活的IEEE 802.3全双工流量控制和可选的半双工流量控制。对于全双工，标准的IEEE 803.3x流量控制只有在UTP的双方都具有自动协商能力和启用暂停能力时才会启用暂停能力。RTL8198还提供了可选的强制模式IEEE802.3全双工流量控制。基于优化的包内存管理，RTL8198能够防止前端阻塞。
由于其强大的协议解析器，RTL8198可以识别和硬转发的VLAN标记、SNAP/LLC、PPPoE、IP、TCP、UDP、ICMP、IGMP和PPTP包。第2层、第3层和第4层信息存储在查找表中。对于VLAN和PPPoE协议，RTL8198可以自动封装和封装VLAN标记帧和PPPoE头。
L2开关功能:RTL8198包含一个1024项地址查找表，带有一个10位4路XOR散列算法，用于地址搜索和学习。提供每个条目的自动时效，时效时间约为200~300秒。
RTL8198支持基于端口、基于协议和标记的VLAN。最多可以分配4000个VLAN组。根据VLAN表配置插入或删除VLAN标记。支持生成树协议，状态分为四种类型:禁用、阻塞/监听、学习和转发。
对于外围接口，支持两个16550兼容的UART，并提供一个16字节的FIFO缓冲区。RTL8198中嵌入了USB 2.0主机控制器，提供符合EHCI和OHCI 1.1的主机功能。此外，在RTL8198中还嵌入了一个USB PHY。
支持MDI/MDIX自动交叉功能。为了访问高速设备，RTL8198提供了一个PCI Express主机来访问PCI Express接口。RTL8198上最多支持两个PCI Express设备。
对于系统锁相环，RTL8198只需要一个25MHz的晶体或40MHz的时钟输入。RTL8198也有两个硬件定时器和一个看门狗定时器来提供精确的定时和看门狗功能。为了扩展和灵活性，RTL8198最多可提供44个GPIO引脚。
RTL8198提供了一个热增强的低轮廓塑料四平面封装，216引脚(LQFP216-E-PAD)封装。它只需要一个3.3V和1.0V的外部电源。
2功能
*SOC
---嵌入式RISC CPU、RLX5281 16K I-Cache 8K D-Cache, 40K I-MEM 8K D-
MEM‹
---支持MIPS-1 ISA, MIPS16 ISA‹
---时钟频率500MHz‹
---提供了一个标准5-signal P1149.1 EJTAG测试端口‹
---支持RLX5281 CPU暂停模式
*L2功能‹
---6个千兆以太网MAC开关有5个IEEE 802.3 10/100/1000Mbps物理层收发器
---支持1专用GMII / RGMII / MII端口连接到一个外部MAC或者PHY(同时支持PHY模式和MAC模式)HomePlug或HomePNA应用
---阻塞线速接收和传输和non-head-of-line阻塞 /转发‹
---内部512K bit SRAM包缓冲‹
---内部1024项4路哈希L2查找表‹
---支持源和目的MAC地址过滤‹
---三个LED指示灯指示每端口全/半双工通讯‹
---双色LED显示模式
*CPU接口(NIC)‹
---支持BSD mbuf-like包结构可调集群大小(128字节2千字节)以提供最佳的内存利用率
‹ ---NIC DMA支持QoS multipledescriptor-ring架构应用程序(支持6 RX描述符环和2 TX描述符环)
*外围接口‹
---支持串行总线主机集成PHY连接两个主设备‹
---两个PCI Express PHY嵌入式‹
---支持一个USB 2.0访问USB-supported外设‹
---一个USB主机控制器PHY嵌入式‹
---支持两种16550 UART‹
---支持多达44 GPIO管脚
*串行Flash
*内存接口(SPI)ƒ
---支持两个bank和双SPI Flash应用程序I / O通道ƒ
---每个Flash银行可以配置为256K/ 512K/ 1M/ 2M/ 4M / 8M/ 16 M字节-----启动从SPI支持Flash
*SDR DRAMƒ
---支持两种SDR DRAM;每个可以配置为2M/ 4M/ 8M/ 16M / 32M/ 64M字节
---16位SDR DRAM数据总线的支持,系统完全支持高达128M字节 SDR DRAM内存空间
*DDR1 DRAMƒ
---支持一种DDR1 DRAM bank,可以配置为16M/ 32M/ 64M/ 128M字节
---16位DDR1 DRAM数据总线的支持。系统完全支持高达128Mbyte的DDR1 DRAM内存空间
*DDR2 DRAM
---支持一种DDR2 DRAM bank,可以配置为32M/ 64M / 128M字节ƒ
---16位DDR2数据总线技术支持。系统完全支持高达128M字节 DDR2 DRAM内存空间
*支持绿色以太网‹
---电缆长度节电
---断电节电
*支持pre-IEEE 802.3 az节能以太网1000Base-T, 100Base-TX全双工模式和10 base-T全/半双工模式
*其他Add-on-Value特性
---支持链接在以太网节电PHY ceivers‹
---支持两种硬件定时器和一个看门狗定时器‹
---每个端口配置auto-crossover函数
---控制器内置调节器ƒ
●DDR1 DRAM 通过外部晶体管实现3.3V至2.5V转换
●DDR2 DRAM 通过外部晶体管实现3.3V至1.8V转换
*支持Non-Flash引导界面(NFBI)‹
*单25MHz晶体或40MHz时钟输入‹
*LQFP216-E-PAD封装

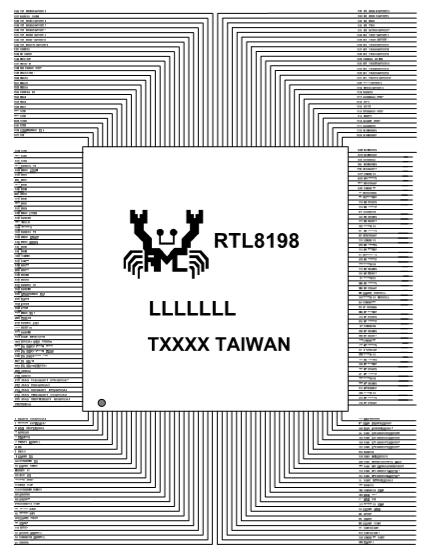

4.管脚图
