同步下行开关转换器MP6121介绍

1概述

MP2161是一个整体的降压开关模式转换器,内置内部电源MOSFET。通过良好的负载和线路调节,实现了从2.5V6V输入不同电压时,输出为2A连续电流。输出电压可以调节到0.6V.Constant-On-Time控制方案提供了快速的暂态响应和简化的回路稳定方式。故障状态保护包括循环电流限制和热关闭。MP2161采用最小的TSOT23-8包装,并要求最低数量的现成标准外部组件。MP2161适用于各种应用场景,包括高性能的DSPFPGAPDA和便携式仪器。

2功能

较低的Iq17μA

默认15MHz的切换频率;

EN管脚利于芯片电源管理;

2.5V至6V的宽输入电压,输出电压可调0.6V

最大输出电流为2A

在一个工作周期内100%响应;

100 m60 m内部功率MOSFET开关

●周期内过电流保护

Hiccup模式下短路保护;

●具有陶瓷电容,可稳定的低ESR输出

采用TSOP23-8封装。

3.应用

●无线/网络卡

便携式仪器;

●电池供电设备

低压I/O系统电源

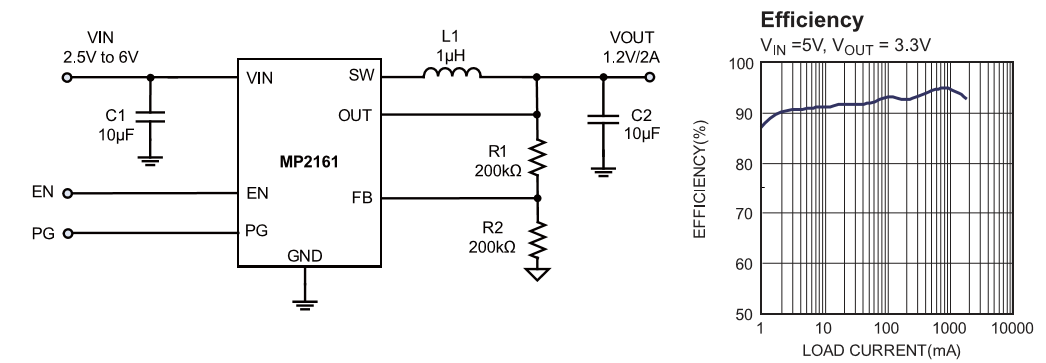

4.典型应用图示



5.订购信息

名称

封装

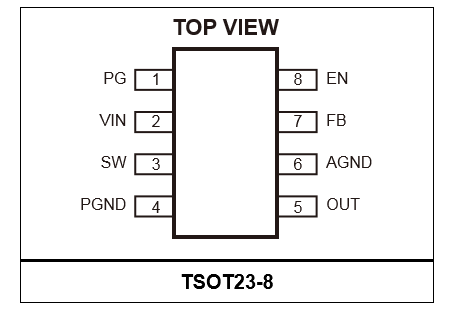

管脚标号

MP2161GJ

TSOT23-8

见下图

对于带状和卷轴状包装加后缀-Z,例如:MP2161GJ-Z


桑尼奇科技(www.sunnyqi.com)长期配套现货供应,并可提供参考设计及技术资料等服务。如需了解更多信息按以下方式联系彭女士QQ:1562420379 手机:13829729796,原装现货,欢迎交流。(更多详情

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
