安徽矽磊SW7135L全球导航卫星系统超低噪声放大器简介

徽矽磊电子科技成立于2017年,是一家专业的半导体设计公司。其主要致力于设计研发模拟和射频前端芯片产品,并提供面向智能穿戴、移动通讯和物联网应用的集成电路解决方案。其中SW7135L是国内首款采用内部集成前置滤波器和低噪声放大器的适用于北斗、GPS、格洛纳斯和伽利略的全球导航卫星系统(GNSS)的二合一射频前端芯片。其不仅能完全兼容采用传统外置滤波器和低噪放的PCB设计,而且还能节约一颗滤波器和一个绕线电感的成本,特别适合于对成本敏感的智能手机产品。

SW7135L具有极低噪声系数,高增益性能,卓越的线性度和高带外抑制。极低的噪声系数和高增益大大地提升了系统接收灵敏度,高线性度使系统能更好地抑制带外干扰,这些特性使得SW7135L成为带有GNSS功能的电子产品的理想选择。目前应用领域:智能手机、平板电脑,智能手表,行车记录仪等带定位功能的电子产品。如有需要技术支持和索样,请按以下方式联系桑尼奇戴女士QQ:2290359330 手机:13418831645,原装现货,欢迎交流。(更多详情

SW7135L的特性:

  1. 极低的噪声系数:1.6DB

  2. 增益:17.5DB

  3. 超低工作电流:3.9MA

  4. 工作电压:1.5V-3.6V

  5. 工作频率:1550-1615MHZ

  6. 超高的带外干扰抑制

  7. 全集成方式,输入输出均匹配到50欧姆

  8. 封装: 1.5MM*1.0MM*0.75MM  LGA6L

  9. 3KV HBM静电保护(包括RFIN和RFOU引脚)

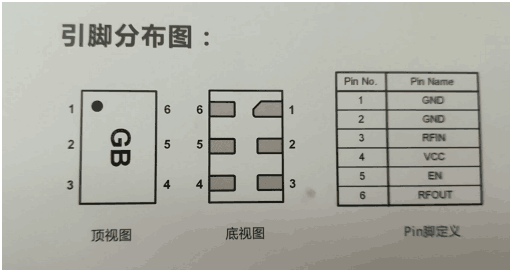

SW7135L引脚分布图:

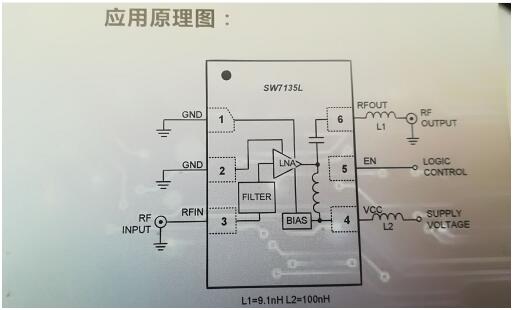

SW7135L应用原理图:


如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样,桑尼奇科技长期配套现货供应,并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系戴女士QQ2290359330 手机:13418831645

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
