安徽矽磊SW7135D/SW7136D内部集成滤波器的低噪声放大器简介

安徽矽磊电子科技成立于2017年,是一家专业的半导体设计公司。其主要致力于设计研发模拟和射频前端芯片产品,并提供面向智能穿戴、移动通讯和物联网应用的集成电路解决方案。其中SW7135D和SW7136D是国内首款采用内部集成前置滤波器和低噪声放大器的用于北斗、GPS、格洛纳斯和伽利略的全球导航卫星系统(GNSS)的二合一射频前端芯片。其不仅能完全兼容采用传统外置滤波器和低噪放得PCB设计,而且还能节约一颗滤波器和低噪放的成本,特别适合于对成本敏感的智能手机产品。

它们都具有极低噪声系数,高增益性能,卓越的线性度和高带外抑制。极低的噪声系数和高增益显著提升系统接受灵敏度,高线性度使系统能更好地抑制带外干扰,这些特性使得它们成为带有GNSS功能的电子产品的理想选择。目前应用领域:智能手机、平板电脑、智能手表、手环等。如有需要技术支持和索样,请按以下方式联系桑尼奇戴女士QQ:2290359330 手机:13418831645,原装现货,欢迎交流。(更多详情

SW7135D/SW7136D 特性:

  1. 极低的噪声系数:1.6 DB

  2. 增益:17.5DB

  3. 超低工作电流:3.9 MA

  4. 全集成,外围无需任何匹配电感

  5. 超强的带外抑制功能

  6. 输出内部匹配到50欧姆

  7. 工作电压:1.5V-5.0V

  8. 工作频率:1550-1615MHZ

  9. 封装:SW7135D 1.5MM*1.0MM*0.75MM  DFN6L

  10. 封装:SW7136D 1.1MM*0.7MM*0.75MM  DFN6L

  11. 3KV HBM静电保护(包括RFIN和RFOU引脚)

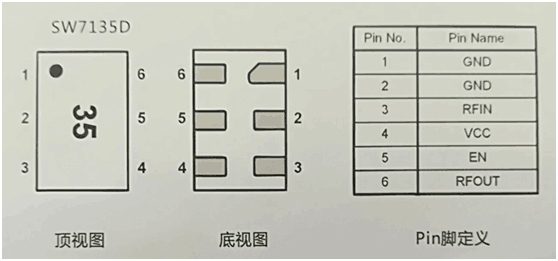

SW7135D/SW7136D引脚分布图:

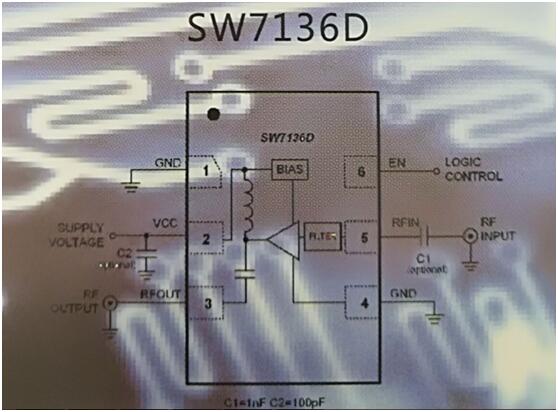

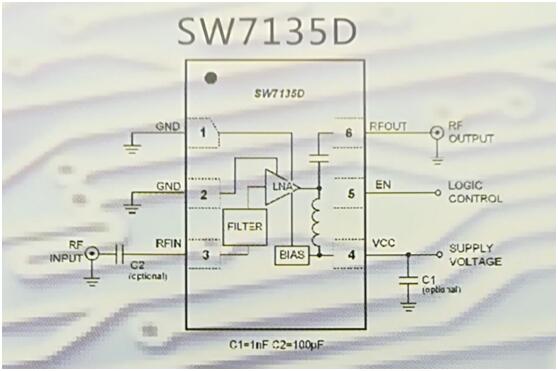

SW7135D/SW7136D应用原理图:



如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样,桑尼奇科技长期配套现货供应,并可提供设计参考及技术支持等服务。如需了解更多信息按以下方式联系戴女士QQ2290359330 手机:13418831645

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
