高清晰音频编解码器ALC269-VC介绍

1.一般说明

ALC269版本C(ALC269-VC)是高清晰度音频编解码器的增强版本,集成了4通道DAC,4通道ADC和立体声D类扬声器放大器,每通道2Watt RMS输出功率。 与之前的ALC269系列相比的主要改进是ALC269-VC提供了更低功耗的编解码器,而D类扬声器放大器则提高了THD + N的性能。

4通道DAC支持两个独立的立体声或2.1声道声音输出。 4通道ADC集成了两个立体声和独立模拟声音输入(多个流媒体)。 结合Realtek转换器技术实现95dB动态范围播放质量和超过90dB动态范围录制质量,它符合Windows的Microsoft WLP(Windows徽标计划)音频要求,符合Microsoft WLP(Windows徽标计划)对Windows Vista和Windows 7系统的音频要求。

ALC269-VC具有两个立体声模拟麦克风输入和一个立体声数字麦克风输入,以及Realtek专有软件。 声学回声消除(AEC),波束成形(BF)和噪声抑制(NS)技术显着改善了PC VoIP应用的语音质量。

除基本音频功能外,ALC269-VC还支持一个S / PDIF输出转换器连接PC以及基本音频功能,ALC269-VC支持一个S / PDIF输出到消费电子产品,如数字解码器和扬声器。

ALC269-VC集成了三个放大器。 端口C的线性耳机放大器和端口A的耳机放大器,无需外部隔直电容,可消除直流锁定电容引起的爆音。 第三种是集成的立体声D类放大器,无需额外的L-C滤波器即可直接驱动扬声器。 D类放大器设计用于驱动低至4Ω阻抗的扬声器。 在5V电源下,其每通道的最大输出功率为2.2Watt(RMS)。

防止具有不同阻抗和功率容差的迷你扬声器在播放低电平时烧坏ALC269-VC集成了高通滤波器(HPF)和可编程截止频率在10Hz和900Hz之间,可编程输出功率从45%到100%。

ALC269-VC提供热检测和过热保护,以及过流保护,以防止输出外部短路到电源,接地或其他端子。 这些保护电路在内部集成,无需额外组件。

2.特点

2.1硬件功能

*符合Microsoft WLP(Windows徽标计划)和Windows Vista和Windows 7系统的Lync™音频要求n

*DAC输出的n95dB信噪比(A加权)

*ADC输入的90dB信噪比(A加权)

*4通道DAC支持16/20 / 24位PCM格式,适用于两个独立的立体声通道或2.1音频

回放;

*4通道ADC支持16/20 / 24位PCM格式,用于两个独立的立体声通道音频输入

*所有DAC均支持44.1k / 48k / 96k / 192kHz采样率

*所有ADC均支持44.1k / 48k / 96k / 192kHz采样率

*SPDIF-OUT支持16/20/24位格式和32 / 44.1 / 48 / 88.2 / 96 / 192kHz速率

*支持MONO线路电平输出

*模拟端口-B(MIC1),端口-F(MIC2),端口-C(LINE1)和端口-E(LINE2)支持输入和输出

*支持外部PCBEEP输入和内置数字BEEP发生器

*软件可选择2.2V / 3.0V / 3.9V VREFOUT作为模拟麦克风输入的偏置电压

*可编程+ 10 / + 20 / + 30dB升压增益,用于模拟麦克风输入

*支持立体声数字麦克风输入,可编程增益增益和音量控制

*支持用于端口-C(LINE1)和端口A(HP OUT)的内置耳机放大器

*端口A的耳机放大器不需要隔直电容

*两个插孔检测引脚,每个引脚都设计用于检测最多4个插孔,同时还可以检测SPDIF-OUT插孔

*在4极插孔上支持带立体声耳机输出和单声道麦克风输入的组合插孔

*组合插孔检测,无需额外的MOSFET

*2个GPIO用于定制应用(与数字麦克风接口共用的引脚)

*当模拟电源AVDD打开且数字电源关闭时,支持防爆模式

*支持PCBEEP直通到D类输出(端口-D)

*D0~D3模式下PCBEEP的音量同步变化

*PCBEEP输入信号电平检测

*增强的电源管理功能,适用于正常操作和待机模式

*端口-D的立体桥接式D类放大器每通道输出2Watt(RMS)/4Ω

*D类放大器的短路和热过载保护

*D类放大器集成了高通滤波器(HPF)和可编程截止频率10Hz和900Hz之间保护迷你音箱

*D类放大器输出具有压摆率控制功能,可提高EMI性能

*符合英特尔低功耗ECR标准,支持D3模式下的电源状态控制,插孔检测和唤醒事件

*3.3V数字核心电源,1.5V~3.3V数字IO电源,用于HDA链路; 编解码器为4.75V~5.25V模拟电源,D类放大器放大器为4.75V~5.25V功率级电压n

*内置一个5V至4.5V线性稳压器,具有60dB PSRR,可为模拟电路供电

*48引脚MQFN'Green'封装(尺寸6x6 mm)

2.2软件功能

*兼容Windows徽标计划3.1x要求

*与EAX™1.0和2.0兼容

*直接Sound 3D™兼容

*与I3DL2兼容

*模拟26个声音环境以增强游戏体验

*多频段软件均衡器和工具

*卡拉OK模式下的语音取消和键移位

*动态范围控制(扩展器,压缩器和限制器),参数可调

*直观的配置面板(Realtek Audio Manager),以增强用户体验

*Realtek专有的麦克风声学回声消除(AEC),噪声抑制(NS)和用于语音应用的2代波束成形(BF)技术n

*智能多流媒体操作

*杜比®PCEE程序™(可选软件功能)

*DTS CONNECT,DTS®nSurroundSensation UltraPC™(可选软件功能)

*SRS®TruSurroundHD,SRS®PremiumSound(可选软件功能)

*SonicFocus®程序(可选软件功能)

*用于语音处理的Fortemedia SAM™技术(波束成形和声学回声消除)(可选软件功能)

*创意主机音频程序(可选软件功能)

*用于语音处理的Andrea®技术(噪声抑制,波束成形和声学回声消除)(可选软件功能)

*Waves® MaxxAudio声音增强技术(可选软件功能)

3.系统应用

*WindowsVista和Windows 7高级台式机和笔记本电脑

*具有高清晰度音频控制器的信息设备(IA)

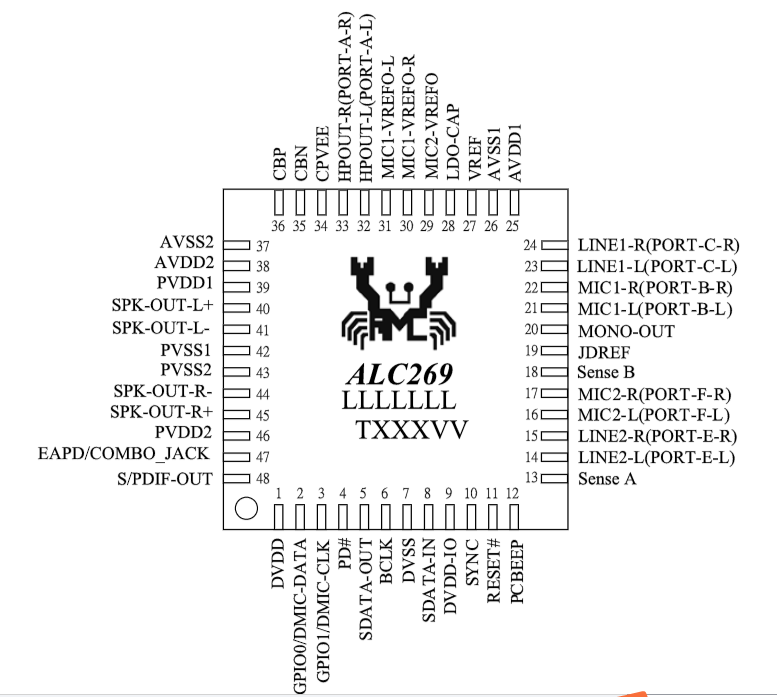

4.管脚图
