SY8088 ——高效1.5MHz,1A同步降压调节器

1.一般说明

SY8088是一款高效的1.5MHz同步降压直流/直流调节集成电路,能够提供高达1A的输出电流。它可以在2.5伏到5.5伏的宽输入电压范围内工作,集成主开关和同步开关,具有很低的RDS(on),以最大限度地减少导通损耗。

2.订购信息

SY8088(□□)

                        温度代码

                        封装代码

                        可选规格代码

  温度范围:-40°C至85°C

订购编号

封装型号

注释

SY8088AAC

SOT23-5

1A

3.特性

*内部开关(顶部/底部)的低RDS(开)260m/170m

*2.5~5.5V输入电压范围

*40 A典型静态电流

*高轻载效率

*高开关频率1.5MHz最小化外部元件

*内部软启动限制涌入电流

*100%退出操作

*符合RoHS标准且无卤素

*紧凑型封装:SOT23-5

4.应用

 *便携式导航设备;

 *机顶盒;

 *USB加密狗;

 *媒体播放器;

 *智能手机。

5.典型应用

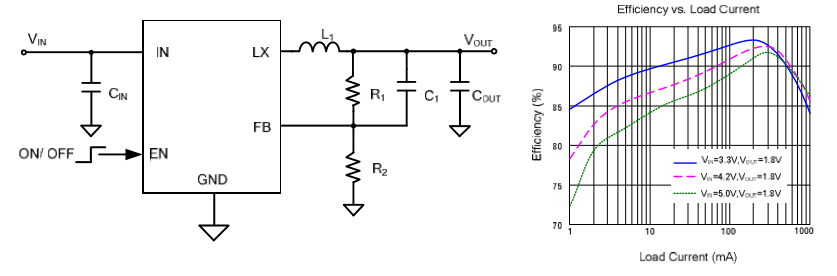

                图1 示意图                                图2 效率

6.管脚定义(顶视图)

彭兴菊ON+008+002.png图3 顶视图

管脚名称

管脚编号

管脚说明

EN

1

使能控制,高电平打开,不要浮空

GND

2

接地

LX

3

感应器,将此针脚连接到电感的开关节点

IN

4

输入端,用至少4.7uf陶瓷电容器将此插脚与接地插脚分离

FB

5

输出反馈,将该引脚连接到输出电阻分压器的中心点(如图1所示),以编程输出电压:Vout=0.6*(1+R1/R2)。添加可选的C1(10pF ~ 47pF)以加速瞬态响应。

7.操作

SY8088是一种高效率的1.5兆赫同步降压DC-DC转换器,能够提供高达1安培的输出电流。它在2.5伏到5.5伏的宽输入电压范围内工作,集成了主开关和同步开关,具有很低的RDS(on),以最大限度地减少导通损耗。

8.应用信息

由于SY8088集成电路集成度高,基于该集成电路的应用电路相当简单。只有输入电容器CIN、输出电容器COUT、输出电感L和反馈电阻(R1和R2)需要根据目标应用规范进行选择。

8.1反馈电阻分压器R1和R2

选择R1和R2来编程正确的输出电压。为了尽量减少轻负载下的功耗,需要为R1和R2选择较大的电阻值。对于这两个电阻器,强烈建议使用介于100K和1M之间的值。如果选择R2=120k,则可以计算R1为:

8.2输入电容器Cin

推荐使用典型的X7R或更高等级的陶瓷电容器,额定电压为6V,电容大于4.7uf。为了将潜在的噪声问题降到最低,把这个陶瓷电容器放在非常接近输入端和接地端的地方。应注意尽量减少Cin和IN/GND引脚形成的回路面积。

8.3输出电容器Cout

选择输出电容器来处理输出纹波噪声要求。选择该电容器时,必须同时考虑稳态纹波和瞬态要求。为了获得最佳性能,建议使用X7R或更高等级的陶瓷电容器,额定电压为6V,电容大于4.7uf。

8.4输出电感器L

选择这个电感器有几个注意事项。

1)选择电感以提供所需的纹波电流。建议纹波电流取最大输出电流的40%左右。电感计算:其中Fsw是开关频率,Iout是最大负载电流

SY8088调节器集成电路对不同的纹波电流幅度有很好的耐受性。因此,电感的最终选择可以稍微偏离计算值,而不会显著影响性能。

2)在满负荷条件下,电感的饱和电流额定值必须大于电感的峰值电流。

3)电感的DCR和开关频率下的磁芯损耗必须足够低,以达到所需的效率要求。选择DCR<50mohm的电感,可以获得较好的综合效率。

8.5短路保护

SY8088集成hic-cup模式硬短路保护功能。如果输出电压低于调节电压的40%,内部软启动节点和误差放大器输出将立即复位。IC在hic-cup保护模式下工作。hiccup频率约为250Hz,hic-cup占空比为50%。如果硬短路条件消除,IC将恢复正常工作。

8.6负载瞬态响应

SY8088调节器集成了补偿元件,以实现良好的稳定性和快速的瞬态响应。在某些应用中,与R1并联添加22pf陶瓷帽可进一步加速负载瞬态响应,因此建议用于具有大负载瞬态阶跃要求的应用。

8.7布置设计

SY8088调节器的布置设计相对简单。为了获得最佳的效率和最小的噪声问题,我们应该将以下组件放在IC附近:Cin、L、R1和R2。

1)为了获得最佳的热性能和噪声性能,需要最大化连接到GND引脚的PCB铜区。如果板的空间允许,地面平面是非常理想的。

2)Cin必须靠近插脚和接地。CIN和GND形成的环路面积必须最小化。

3)为避免潜在的噪声问题,必须尽量减少与lx引脚相关的印刷电路板铜区。

4)元件R1和R2,以及连接到FB引脚的轨迹不得靠近印刷电路板布局上的LX网络,以避免噪音问题。

5)如果与使能端接口的系统芯片在关机模式和输入端下具有高阻抗状态直接连接到锂电池等电源上,需要在EN和GND引脚之间增加一个下拉式1欧姆电阻,以防止噪音在停机模式下错误开启调节器。
