高性价比低噪声放大器之SW7125D

SW7125D是一款适用于GPS,北斗,格洛纳斯和伽利略等全球导航卫星系统的低噪声放大器。其外围匹配元器件简单,只需要一个外置输入电感即可,极大节省PCB面积,是一款极具现价比的GNSS用低噪声放大器。更多价格及设计参考信息,请联系朱女士,QQ:3355957309,电话:13266527500(同微信),欢迎来电交流。

SW712D5具有极低噪声系数,高增益等特性,支持低至1.5V,高至3.6V的供电电压。它采用尺寸为1.5mm*1.0mm*0.75mm,DNF-6L封装。额定的工作温度范围为-40度至84度。

特性

1. 极低的噪声系数:0.65dB

2. 高功率增益:18.0dB

3. 超低工作电流:3.9mA

4. 高输入1dB压缩点:-8dBm

5. 简单的PCB应用,只需配备一个外置的匹配电感

6. 输入内部匹配到50欧姆

7. 工作电压:1.5V-3.6V

8. 工作频率:1550-1615MHz

9. 1.5mm*1.0mm*0.75mm,DNF-6L封装

10. 2Kv HBM静电保护

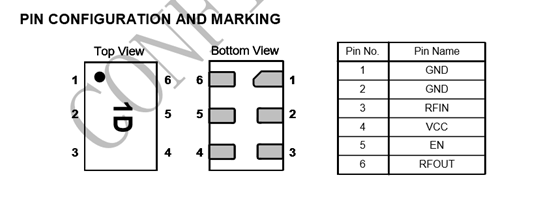

引脚定义图

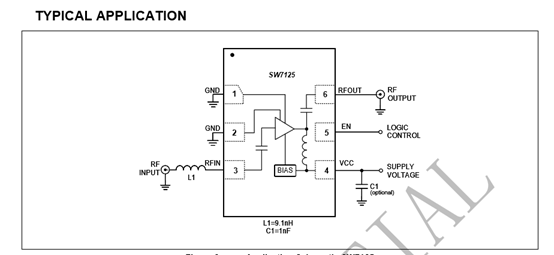

典型应用

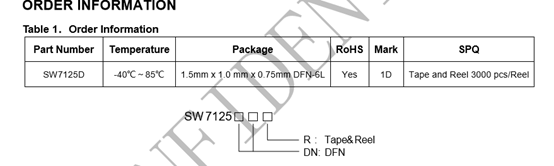

包装信息


目前SW7125D已经在批量生产,销量也在持续增加,其超高的性价比,一定值得您选择。

以上信息由深圳市桑尼奇科技有限公司(www.sunnyqi.com)提供.
