USB TYPE-C芯片应用之二:USB TYPE-C PD控制器芯片

USB PD是采用新 USB Type-C 标准和电缆的一种单线协议。借助USB PD,USB Type-C 端口可支持拉电流或灌电流,也可两者兼顾。USB PD 协商允许器件创建契约,从而为每个应用提供最佳的功率级别。该协议可将 USB的输出功率扩展至高达 100W(20V,5A)。由于USB PD协议用于协商数据和视频功能及方向,数据角色功能也得到增强。USB Type-C端口可作为 USB 设备进行上行端口 (UFP) 传输,也可作为 USB 主机进行下行端口 (DFP) 传输,还可作为具有 UFP 和 DFP 功能的双角色数据端口 (DRD)。USB 交替模式支持 DisplayPort™ 等来宾协议。目前PD协议可分为PD2.0以及PD3.0协议。目前市场中的PD控制器芯片品牌和型号众多,比如有:Fairchild、TI、Richtek、上海成绎等,今天小编主要介绍的是上海成绎的一款USB TYPE-C PD控制器芯片:CHC6380。

CHC6380是上海成绎半导体推出的一款高集成度的USB PD控制器芯片,该芯片兼容PD3.0协议以及USB TYPE-C1.3协议,同时支持QC4.0、苹果/三星以及BC1.2的充电协议。CHC6380主要用于USB车载充电器、USB充电电源组等产品中。

CHC6380的性能特征:

1、兼容USB TYPE-C 1.3协议;

2、兼空USB PD 3.0协议;

3、硬件可配置成Source、Sink或DRP设备;

4、当配置成Source时,可以兼容QC4.0,并向下兼容其它版本;

5、支持苹果、三星以及BC1.2协议;

6、8组GPIO接口,可以灵活配置成2组I2C,另4组可配置成4组状态输入;

7、具有OVP、OCP和UVP保护功能;

8、外置NTC检测以提供更好的热保护;

9、内置有3.3V,1.8V,5V转换器;

10、QFN40封装;

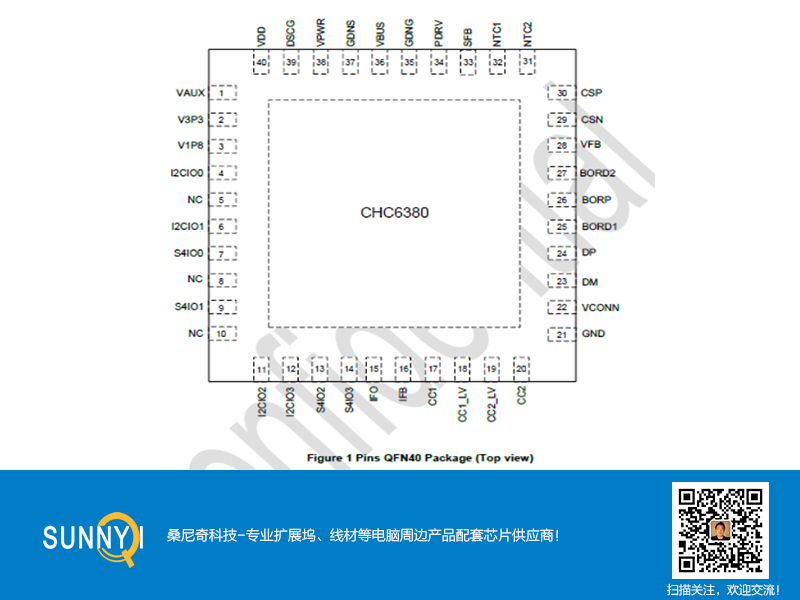

CHC6380的封装信息:

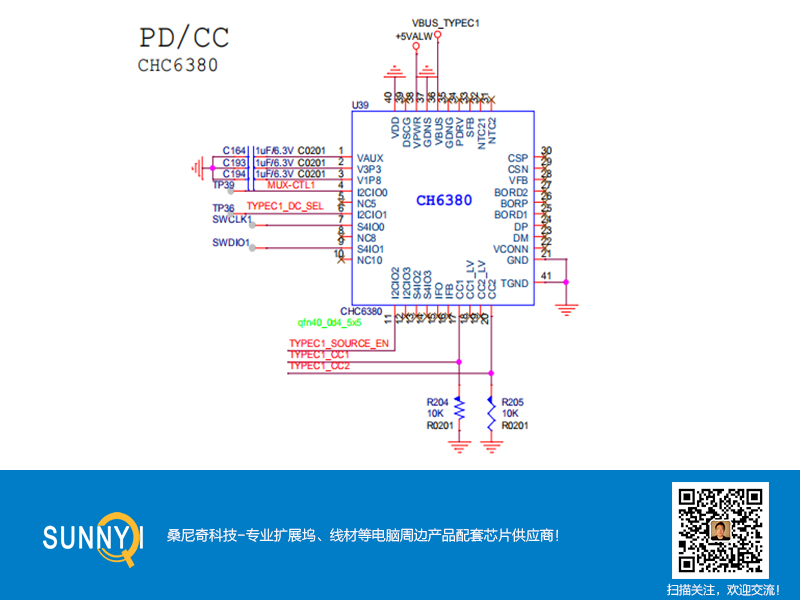

CHC6380的应用电路图:


桑尼奇科技专业代理经销扩展坞、线材、视频转换等电脑产品配套芯片,包括USB TYPE-C Electronic Marker芯片、USB TYPE-CBridge芯片、USB TYPE-C PD控制器芯片、USBTYPE-C Port控制器芯片、USB HUB、USB TORJ45、网络等芯片。


(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)

关键字:CHC6380 USB TYPE-C PD控制器芯片
