LD1117

       LD1117SGS-THOMSON微电子公司推出的一款LOW DROP Voltage Regulator,它支持多种电压输出如:2.5V2.85V3.0V3.3V5V。它主要采用SOT-223DPAKSO-8SO-220四种封装方式,其中SOT-223DPAK在芯片热性能上表现优秀。其主要应用于:高效率线性电源、影音产品、仪器仪表及显示器、通讯产品及电池充电、主芯片供电、电脑周边及车载产品电源等。

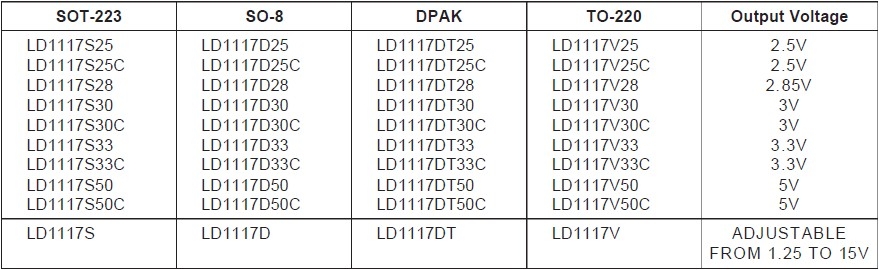

LD1117的采购信息如下:


LD1117的主要功能特性包括:

1Low Drop Out Voltage(1V TYP)

22.85V Device Performances Are Suitable For SCSI-2 Active Termination

3Output Current Up To 800mA

4Fixed Output Voltage of: 2.5V, 2.85V,3.0V, 3.3V, 5.0V

5Adjustable Version Availability (Vref=1.25V)

6Internal Current And Thermal Limit

7Available In ± 1%(At 25) And 2% In All Temperature Range

8Supply Voltage Rejection : 75 dB (TYP)

9Temperature Range : 0 TO 125

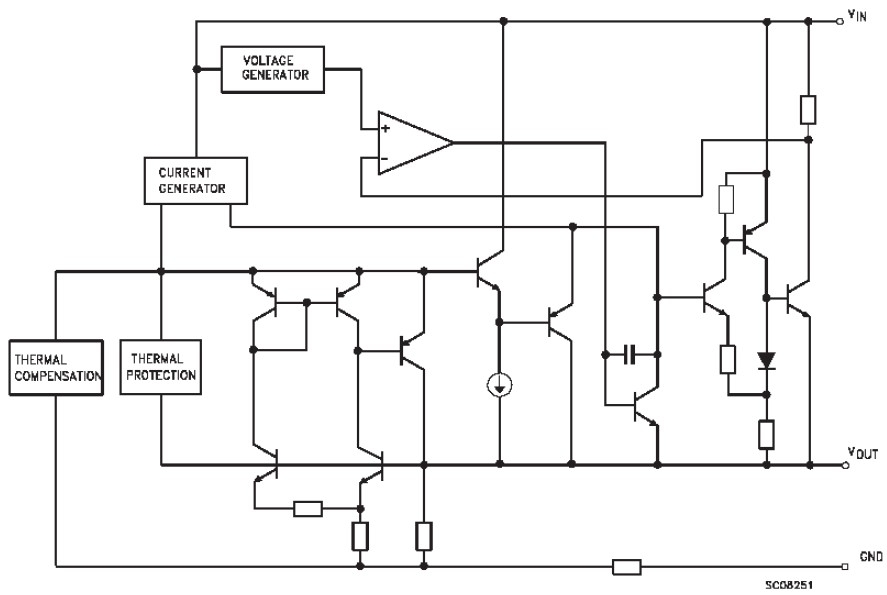

LD1117的功能框图如下:

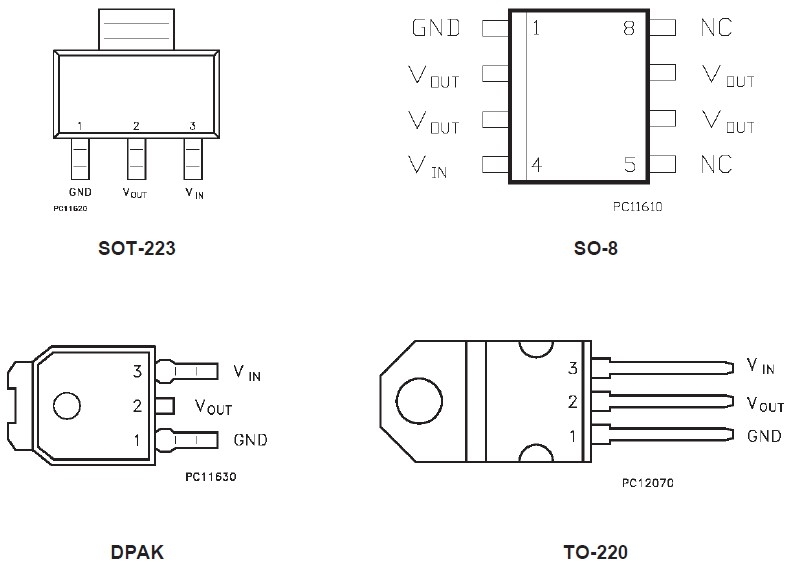

LD1117的管脚图如下:
