扩展坞上部分常用物料型号简介

随着科技的发展,手机的按键越来越少,笔记本越来越轻薄,这就限制了外设接口的种类和数量,今天谈谈扩展坞,一个时代的代表产物---扩展坞。

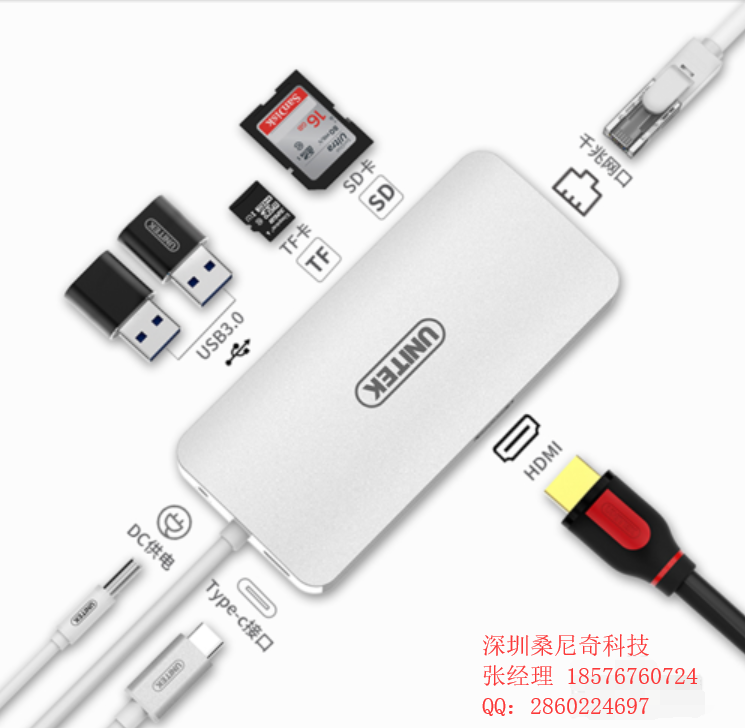

扩展坞(Docking Station)就是用来扩展笔记本电脑功能的一种设备,通过接口和插槽,它可以连接多种外部设备(驱动器、大屏幕显示器、键盘、打印机、扫描仪等等),扩展坞上都是用到哪些功能的芯片呢?下面简单的介绍常用的几种功能芯片,桑尼奇科技一直在做上面的部分物料,如需购买或者了解更多信息按以下方式联系张经理,手机18576760724(微信同号),QQ2860224697,原装现货,欢迎交流。(更多详情

1、网口,有千兆网和百兆网之分,千兆的主流芯片是台湾瑞昱的RTL8153-VC-CGRTL8153B-VB-CG,这两个的区别有两个,一是封装不一样,RTL8153-VC-CGQFN48封装,RTL8153B-VB-CGQFN40封装,二是RTL8153B-VB-CG的功耗比较低。百兆的常用芯片是RTL8152B-VB-CGQFN24。以上物料可以单独做网卡使用,相应的规格书和设计资料,可以找我要。

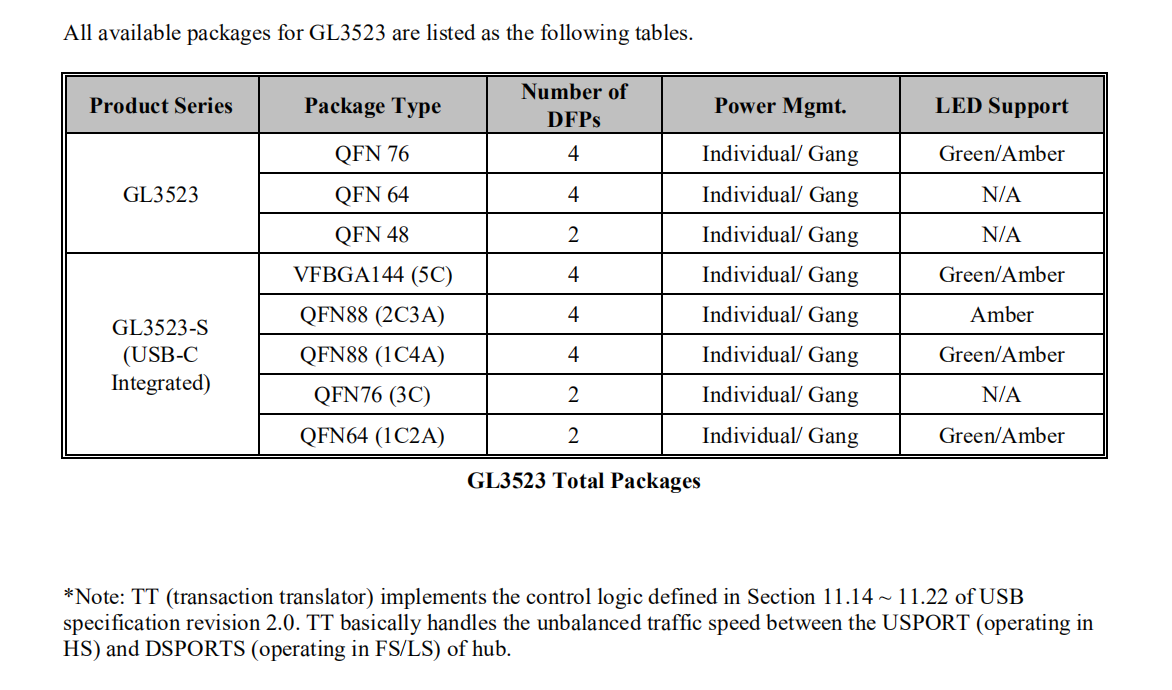

2、USB HUB,扩展坞上一般用USB3.0HUB,常用的型号有创维的GL3520GL3510,目前主流的是GL3510QFN64,如果需要type-c或者快充等功能的,可以选用GL3523,可选的封装和功能如下:



USB2.0的之前使用FE1.1S(SSOP28)偏多,但是现在扩展坞的体积也越来越小巧,大家会倾向于FE8.1,封装是16pin,单价也要好一点点

3、读卡器,2.0常用的是创维品牌下的GL823GL823K,目前GL823K公司有大量的库存,3.0的常用的是GL3224GL3224QFN48QFN32两种封装,主流的是GL3224-OIY04QFN32

由于篇幅有限,下次介绍HDMItype-C接口和DC供电部分,以上物料桑尼奇科技都有备货,如有感兴趣的客户可联系桑尼奇科技张经理QQ2860224697  手机:18576760724(微信同号)。

(以上信息由深圳市桑尼奇科技有限公司提供www.sunnyqi.com)
