瑞芯微RK3399、RK3288、RK3368配套PMU-RK808应用详解(二):时序分析

RK808Rockchip(瑞芯微)推出的一款比较经典的便携式系统完整电源解决方案。常要与Rockchip(瑞芯微)主控芯片:RK3399PRORK3399RK3288RK3288WRK3368RK3368H搭配使用,该芯片包括有4路降压DC/DC转换器,8个高性能的LDO,两个低Rds开关,I2C接口,可编程电源序列和一个实时时钟。RK808提高性能,减少组件数量和尺寸,因此与常规便携式设计相比提供了较低的成本解决方案。超快速2MHz电流模式DC/DC架构优化了瞬态性能,并且与微型低成本陶瓷电感器和电容器兼容。所有DC/DC通道都包括集成MOSFET。内部软启动和补偿电路使外部组件数量最小化。大多数输出可以通过I2C接口编程。

RK808应用相对复杂,小编公司(桑尼奇科技)长期配套RK方案主控及周围配套芯片,故对RK808这颗PMU比较熟悉,总结一些RK808应用的心得,希望对大家有所帮助,不足之处也欢迎大家指正与交流,桑尼奇孙生:18576699326(微信同号),QQ:2335804557!更多详情

上一篇给大家介绍RK808应用时的启动\关闭逻辑。本篇着重介绍一下RK808的时序分析,RK808时序分析主要包括上电时序配置、设备启动或关闭时的时序。

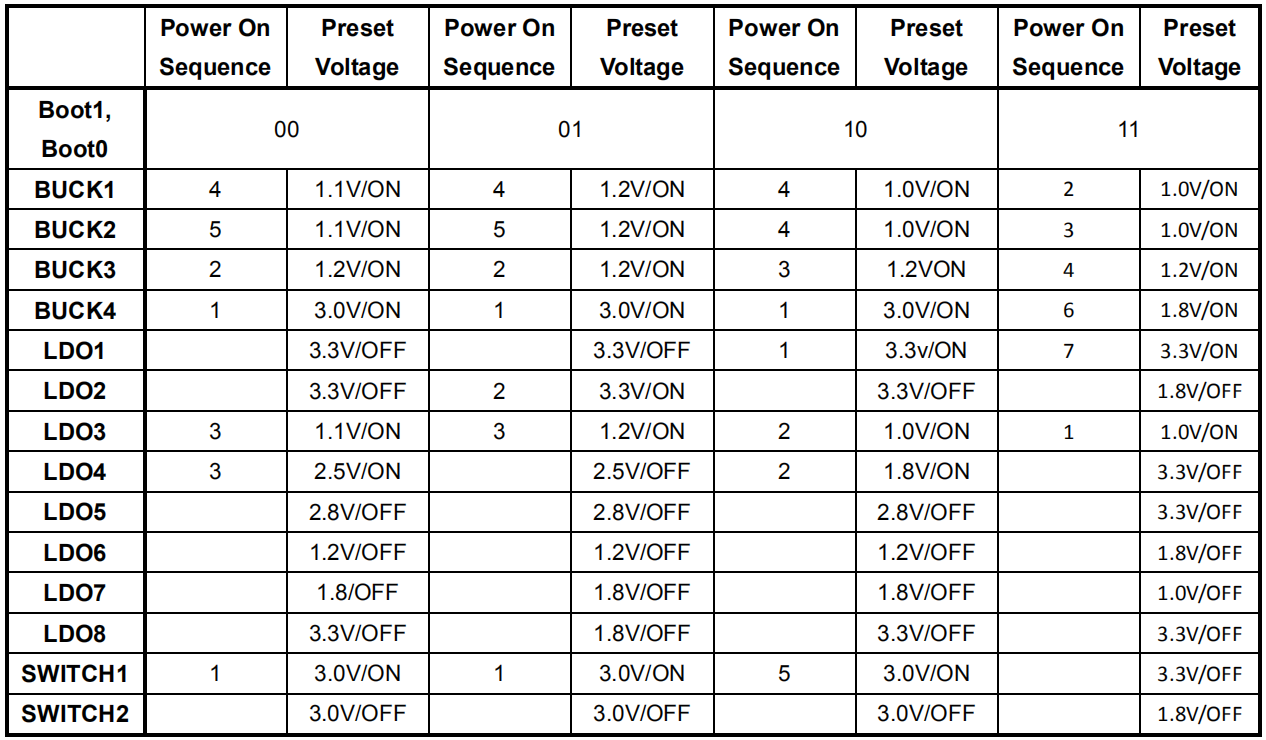

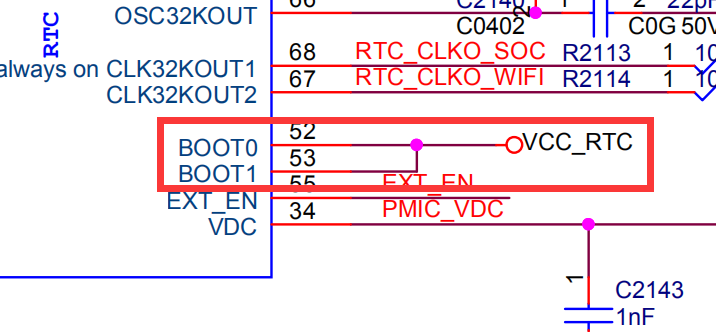

RK808上电时序一般可通过Boot1,Boot0配置成四种模式:00011011,多数方案会将BOOT0\BOOT1上接到VCC_RTC将时序配置成11模式。如下图:

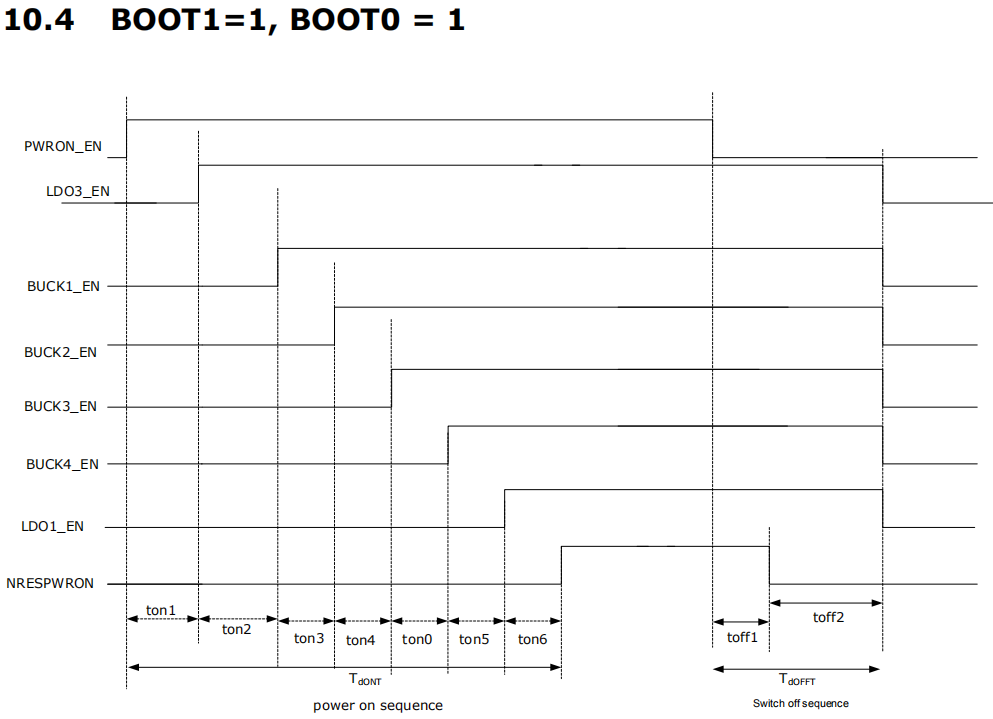

RK808配置成11模式后的上电时序如下图,PWRON_EN使能后,依次为LDO3使能,Buck1Buck2Buck3Buck4LDO1使能



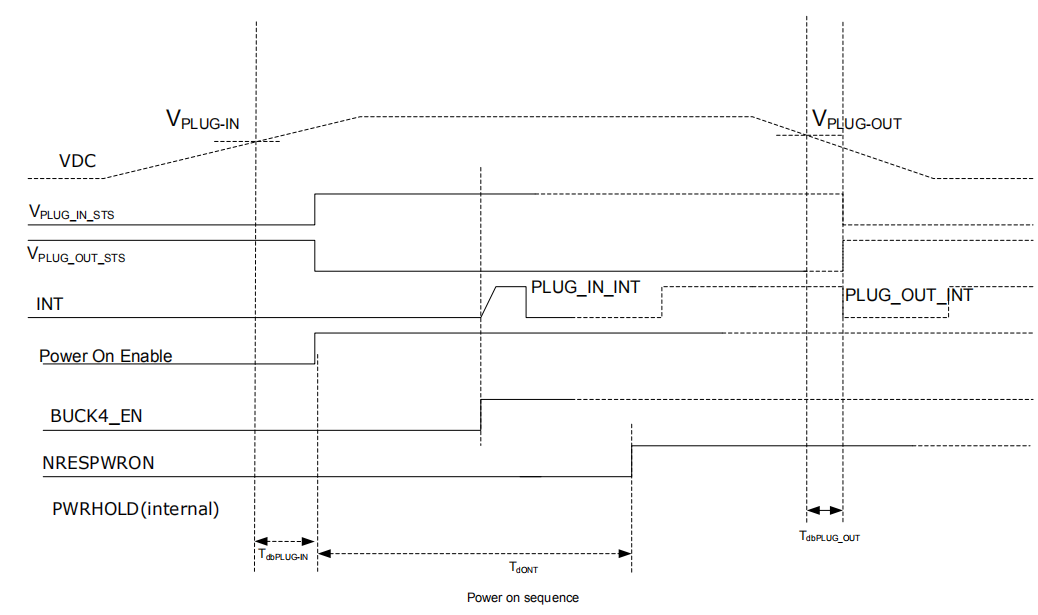

设备插电启动时的时序如下图:

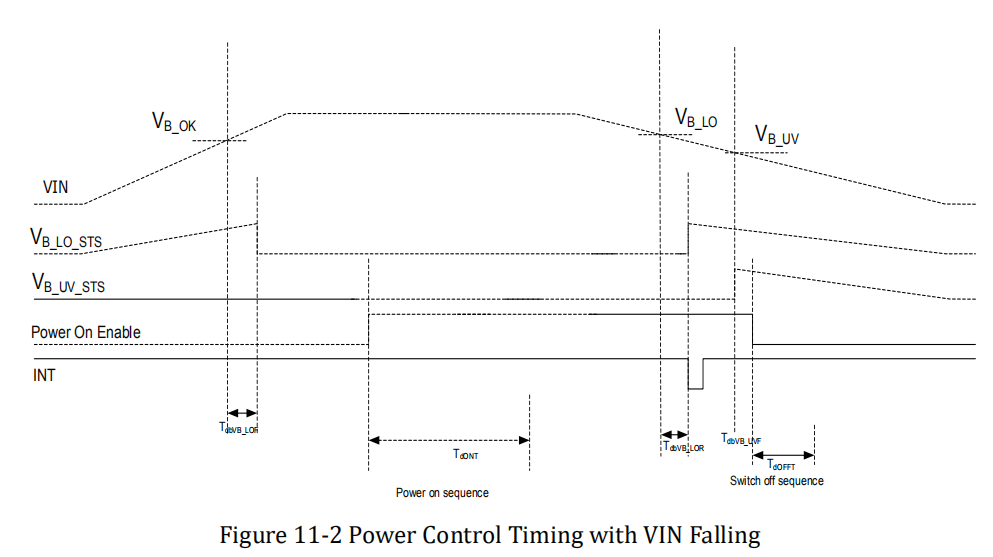

设备关闭时(伴随Vin下降时)的时序如下图:



每一个时序图都是整个系统在某种情况下的一种切片,在实际应用中要立体式去了解各时序图之间的关系。
