RK808是Rockchip（瑞芯微）推出的一款比较经典的便携式系统完整电源解决方案。常要与Rockchip（瑞芯微）主控芯片：RK3399PRO、RK3399、RK3288、RK3288W、RK3368、RK3368H搭配使用，该芯片包括有4路降压DC/DC转换器，8个高性能的LDO，两个低Rds开关，I2C接口，可编程电源序列和一个实时时钟。RK808提高性能，减少组件数量和尺寸，因此与常规便携式设计相比提供了较低的成本解决方案。超快速2MHz电流模式DC/DC架构优化了瞬态性能，并且与微型低成本陶瓷电感器和电容器兼容。所有DC/DC通道都包括集成MOSFET。内部软启动和补偿电路使外部组件数量最小化。大多数输出可以通过I2C接口编程。
RK808应用相对复杂，小编公司（桑尼奇科技）长期配套RK方案主控及周围配套芯片，故对RK808这颗PMU比较熟悉，总结一些RK808应用的心得，希望对大家有所帮助，不足之处也欢迎大家指正与交流，桑尼奇孙生：18576699326（微信同号），QQ:2335804557!（更多详情）
本篇先给大家介绍RK808应用时的启动\关闭逻辑。那什么时侯RK808会启动关闭？遇到什么条件，可以启动和关闭？

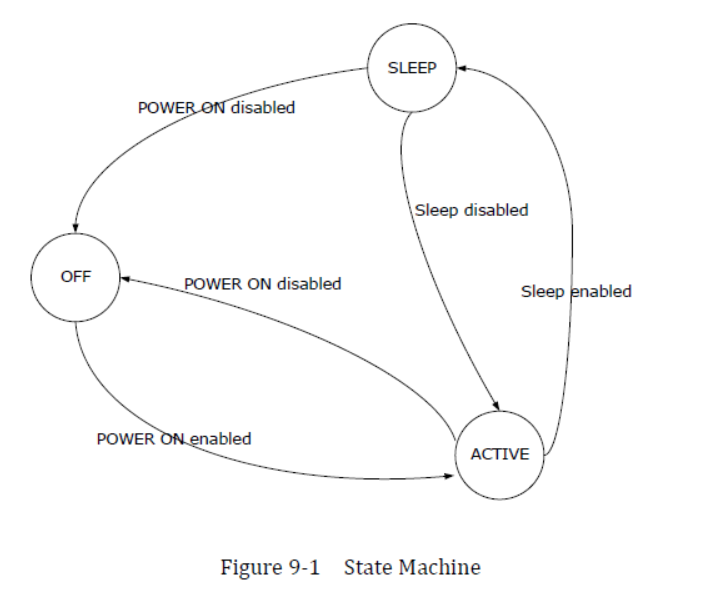

对应设备一般有三种状态：ACTIVE（开机运行）、OFF（关机）、SLEEP（睡眠），ACTIVE TO OFF和 SLEEP TO OFF时，POWER-ON关闭，OFF TOACTIVE时，POWER-ON。
（1）RK808应用时的开机流程-启动逻辑
当接有适配器时，VDC 电压便被拉高，VSYS 上电，PMIC 上电并输出。当只接电池时，此时按开机键，PWRON拉低，PMIC上电并输出。PMIC启动，实现从 EPROM 中读取默认设置，各路上 电完成后，发送 reset 信号，芯片上电，系统启动，PMIC 设备挂载，通过 I2C 重新配置 PMIC。
（2）RK808应用时的POWER-ON使能的条件

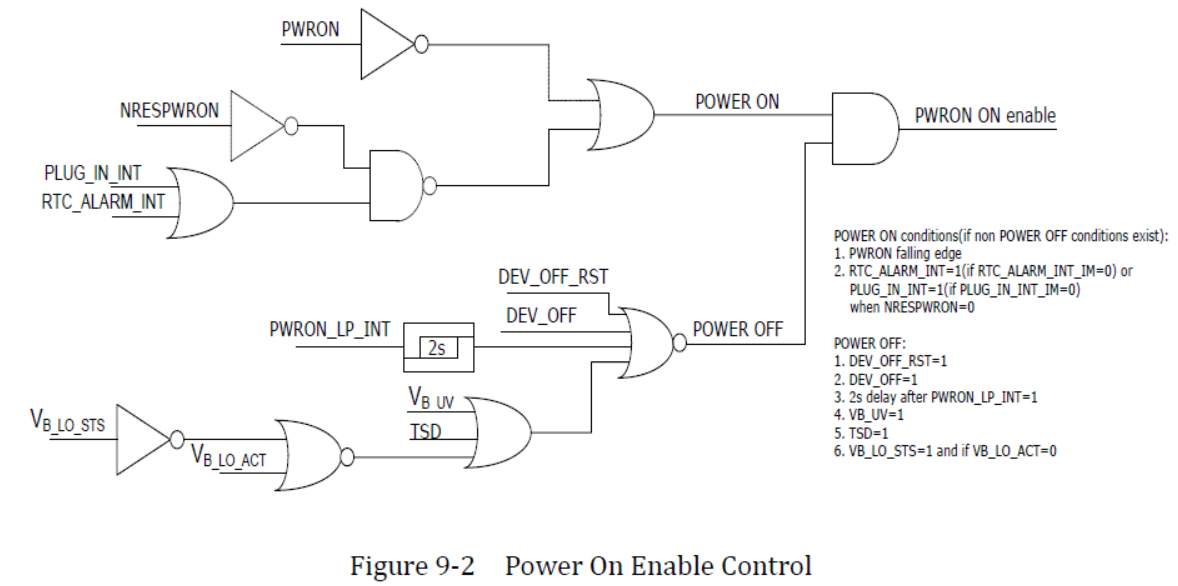

如果没有关闭条件触发，POWER-ON使能的条件：
（a）、PWRON电平拉低（短断开机）；
（b）当设备关机时，VDC Plug in中断信号以及RTC的报警提示中断信号都可以POWER-ON使能。
（3）RK808应用时的POWER-ON关闭的条件
（a）PWRON低电压持续超过TDPWRONLP（常按关机）；
（b）温度达到热保护值；
（c）电池电压低于截止电压；
（d）CPU发出关机指令
关于RK808应用时启动关闭逻辑，小篇先介绍到这里，下一篇小编将介绍，RK808的上电时序。
