DSI转LVDS桥接芯片TC358775XBG介绍

TC358774XBG / TC358775XBG功能规范定义了DSI TOLVDS低功耗芯片(或更简称的TC358775XBG芯片)的操作。TC358775XBGTC358764XBG / TC35865XBG的后续芯片,其中:

1、引脚与TC358764XBG /TC358765XBG兼容;

2LVDS Tx模块工作在1.8V @135 MHz,以降低工作功耗;

3、更新4通道DSI Rx最大比特率@ 1 Gbps/通道,以支持1920×1200×24 @ 60fps

4、添加STBY引脚,以便在其他电源之前首先打开VDDIO电源。

该芯片的主要功能是DSI-to-LVDS Bridge,通过DSI链路实现视频流输出,以驱动兼容LVDS的显示面板。该芯片支持高达1600×1200 24位像素分辨率的单链路LVDS和高达WUXGA1920×1200 24位像素)分辨率的双链路LVDS。作为辅助功能,芯片还支持由DSI链路控制的I2C主设备; 这可以通过I2C用作任何其他控制功能的接口。

由于TC358775XBGDSILVDS桥接功能,目前在RK3399方案中普遍采用,桑尼奇长期配套瑞芯微方案周边套料,如需了解更多信息按以下方式联系肖生QQ1735477079  手机:18576774167,原装现货,欢迎交流。(更多详情

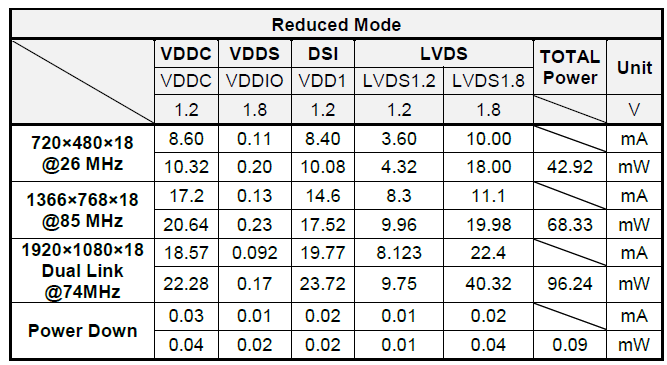

TC358775XBG功耗:

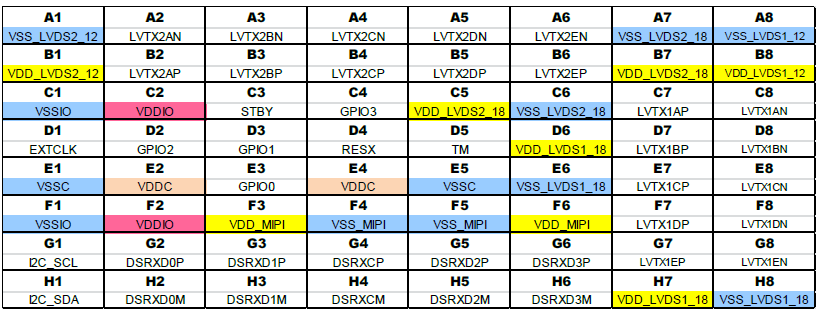

TC358775XBG引脚布局:


如有对此感兴趣的客户可联系桑尼奇科技索取资料并试样,桑尼奇科技长期现货供应,专注安卓硬件配套物料供应。如需了解更多信息按以下方式联系肖生QQ1735477079  手机:18576774167

(以上信息由深圳桑尼奇科技有限公司提供www.sunnyqi.com)
