一．HS8836A的功能简介
1.符合USB2.0相关规范
可通过I/O的配置可支持4/3/2个下行端口。上行端口可提供高速（HS）和全速（FS）两种通道，下行端口提供高速（HS）、全速（FS）和低速（LS）三种通道。
2.具有片上仿真功能的8位微处理器
精简指令结构，具有优化后的SUB指令系统。
3.单任务处理（STT）
单任务处理共享下行端口任务处理逻辑，这是最具成本效率的任务处理模式。多任务处理提供独占性的下行端口任务控制逻辑。这种方式应该USB2.0 HUB的一种较好的模式。
4.整合USB 2.0转换器
5.每一路下行端口提供两种颜色的状态指示，自动或手动模式符合USB2.0的要求
6.嵌入了符合USB信号的串行电阻器
7.提供包含个体和整体的电源管理模式，提供了下行端口过流保护功能
8.符合总线电源要求
9.能够在自供电模式和总线供电模式上自动切换
10.通过I/O口的配置支持多种设备（下行端口不方便更换的时候）
11.配置不可拆卸端口
12.提供5V至3.3V工作电压
13.升级了驱动程序，提高了产品的EMI性能
14.内部静电检测和发现
如需了解更多信息按以下方式联系彭小姐QQ：1562420379手机：13829729796，原装现货，欢迎交流。（更多详情）
HS8836A使用场合
*孤立USB HUB
*PC主板USB HUB，笔记本的扩展坞
*LCD监视HUB
*支持USB HUB功能的复合设备
二．HS8836A的尺寸封装

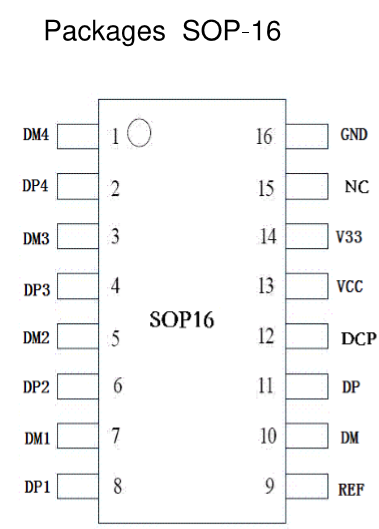

1.HS8836A封装管脚（图1）
图1

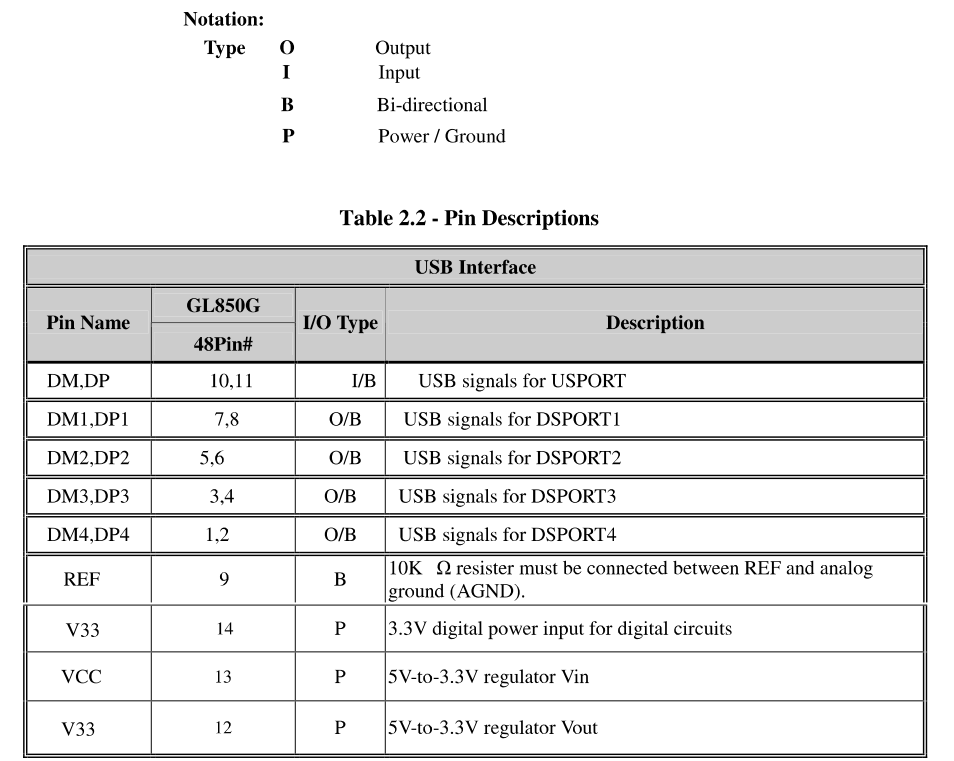

2.管脚列表（图2）

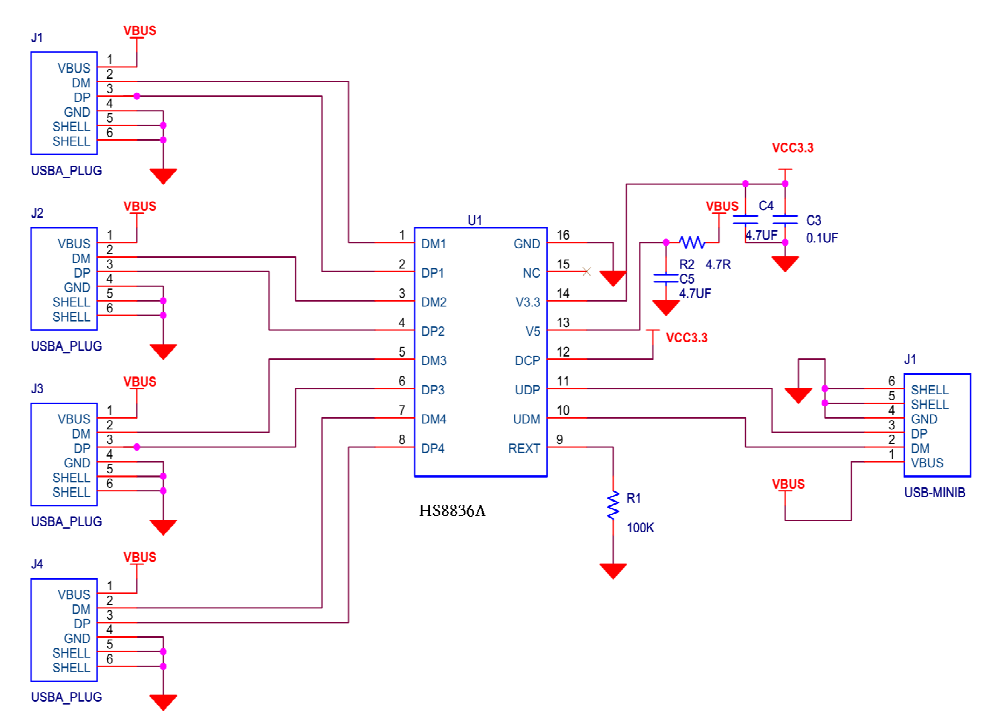

3.线路图（图3）

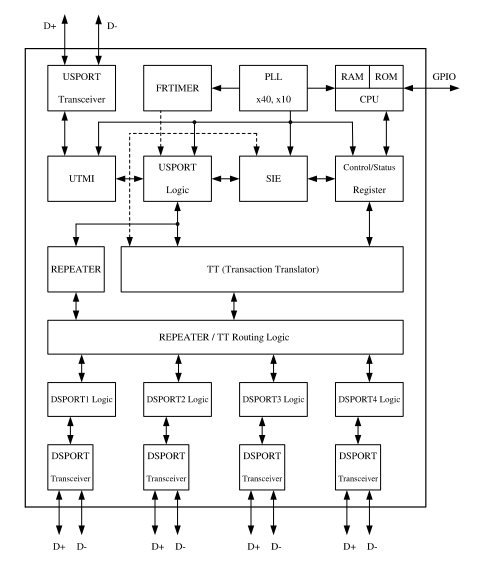

4.原理框图（图4）
图2
图3
图4
