42V/0.4A高压异步降压转换器ETA2843

ETA2843是上海钰泰科技推出的一款宽输入范围、高效率、高频DC-DC降压型开关稳压器,能够提供高达0.4A的输出电流。该电流模式PWM控制转换器具有750KHz的固定开关频率,允许使用陶瓷输入和输出电容以及小型电感器等小型外部元件。ETA2843还采用专有控制方案,将器件切换为电源在轻载时节省模式,从而延长高效运行的范围。OVP功能可保护IC本身及其下游系统免受输入电压浪涌的影响。借助OVP功能,IC输入电压可以高达42V,从而成为智能电表等工业应用以及汽车应用的理想解决方案。

在汽车系统中,电力来自电池,其电压通常在9V24V之间。包括冷启动和双电池跳启动,最小输入电压可能低至4V,最高可达36V,甚至更高的瞬态电压。有了这些高输入电压,线性稳压器不能用于高电源电流而不会使稳压器过热。相反,必须使用ETA2843等高效率开关稳压器来降低散热。

ETA2843是一颗耐压高至42V,输出电流0.4A的异步降压转换器。ETA2843是专为智能电表的需求特别优化设计。其采用特别的PWM控制技术,空载时不跳频,频率不会跌入500KHz从而影响载波通讯。并在12V输出国网标准单相表125mA输出时效率达到93%,三相表400mA输出时效率达95%。同时又可以实现电表要求的超小的纹波。ETA2843是行业中电感限流最小的,保证输出短路时,对前级供电变压器的影响最小,不会“拉死”前级供电,影响其他供电回路。

如有需要可按以下方式联系QQ1735477079  手机:18576774167,原装现货,欢迎交流。更多详情

ETA2843 特征:

1、从4V38V宽输入工作范围

2、输入隔离电压42V

320V12V时效率高达95

4、轻载时高效率PFM模式

5、能够提供0.4A电流

6、无需外部补偿

7、电流模式控制

8、逻辑控制关闭

9、热关断和UVLO

10、封装:SOT23-6

ETA2843 应用范围

1、  智能仪表

2、  工业应用

3、  汽车应用

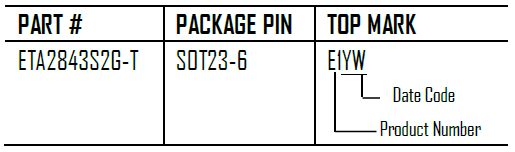

ETA2843 采购信息:

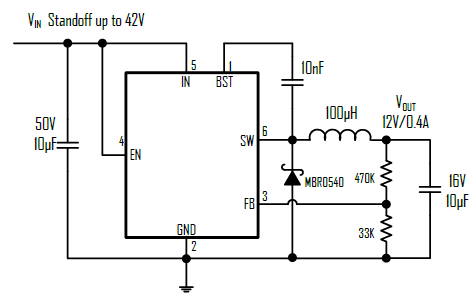

ETA2843 典型应用电路:


(以上信息由深圳桑尼奇科技有限公司提供)
