ETA2841是上海钰泰科技推出的一款宽输入范围、高效率、高频DC-DC降压型开关稳压器,能够提供高达0.6A的输出电流。该电流模式PWM控制转换器具有650KHz的固定开关频率,允许使用陶瓷输入和输出电容以及小型电感器等小型外部元件。ETA2841还采用专有控制方案,将器件切换为电源在轻载时节省模式,从而延长高效运行的范围。OVP功能可保护IC本身及其下游系统免受输入电压浪涌的影响。借助OVP功能,IC输入电压可以高达42V,从而成为智能电表等工业应用以及汽车应用的理想解决方案。
在汽车系统中,电力来自电池,其电压通常在9V至24V之间。包括冷启动和双电池跳启动,最小输入电压可能低至4V,最高可达36V,甚至更高的瞬态电压。有了这些高输入电压,线性稳压器不能用于高电源电流而不会使稳压器过热。相反,必须使用ETA2841等高效率开关稳压器来降低散热。
ETA284是专为智能电表的供电需求特别优化设计。其采用特别的PWM控制技术,实现上述要求的同时保持输出纹波最小,对载波通讯的及内部工作模块影响最小。为了防止电力线波动,ETA2841增加了输入过压保护,当输入电压大于38V后,把输出关掉,保护后端用电设备。
如有需要可按以下方式联系QQ:1735477079 手机:18576774167,原装现货,欢迎交流。(更多详情)
ETA2841特征:
1、从4V到38V宽输入工作范围
2、输入隔离电压42V
3、12V转5V时效率高达91%
4、轻载时高效率PFM模式
5、能够提供0.6A电流
6、无需外部补偿
7、电流模式控制
8、逻辑控制关闭
9、热关断和UVLO

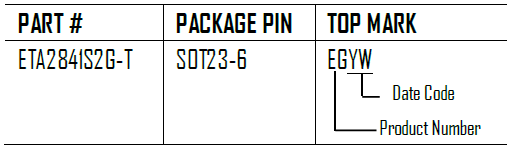

10、封装:SOT23-6
ETA2841应用范围
1、 智能仪表
2、 工业应用
3、 汽车应用

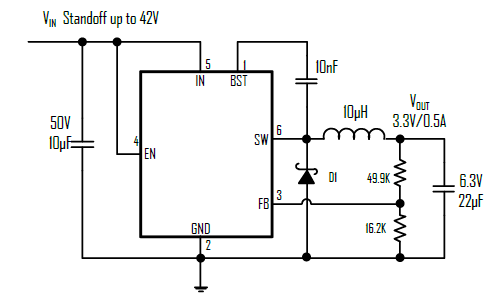

ETA2841典型应用电路:
(以上信息由深圳桑尼奇科技有限公司提供)
