USB HUB MA8601替代台湾汤铭 FE1.1S

MA8601 是USB 2.0高速4端口USB HUB集线器控制器.4个端口功能可同时工作,低功耗.采用MA8601 USBHUB,不仅低成本,用户还可以通过外挂EEPROM,实现多个集线器配置选项.采用主流的SSOP28的封装,可同时实现4个USB口同时工作.MA8601是目前市面上普遍用来FE1.1替代,FE1.1S替代,台湾汤铭USBHBU,替代FE1.1S/ FE2.1/FE4.1/FE8.1的高性价比USB 2.0高速4端口USB HUB集线器.桑尼奇科技专业提供瑞芯微 晶晨 全志 主控芯片及外围的配套芯片,有需要样品支持,请随时联系,桑尼奇科技戴小姐QQ:2290359330 13418831645 ,原装现货,欢迎交流。更多详情

MA8601特性

   符合USB2.0规格

   上行端口支持高速(480MHz)和全速(12MHz)速率

   可配置4/3/2下行端口支持速率为全速或低速

   向下兼容USB1.1

   符合USB电池充电规格BC1.2

   集成快速8051微处理器

  12MHz的时钟频率

   集成上下行1.5k上拉电阻

   独立的上下行(single TT)

   集成功率控制和下行端口电流检测

   领先的低功耗USB2.0集线器

  On chip 5V to 3.3V/1.2V regulator

   自供电和总线供电模式之间切换

   用于自定义信息存储的外部EEPROM接口

   外部EEPROM可设定产品的VID,PID

   外部EEPROM可设定产品下游端口数

   外部EEPROM可设定产品产品ID

外部EEPROM可设定序列号

支持两种LED端口显示模式:

   4下行端口发光二极管(启用绿色)和一个积极/暂停LED(红色)

   4端口端口(LED则使绿色)和一个有源/暂停发光二极管(红色)

  MA8601封装:SSOP28封装

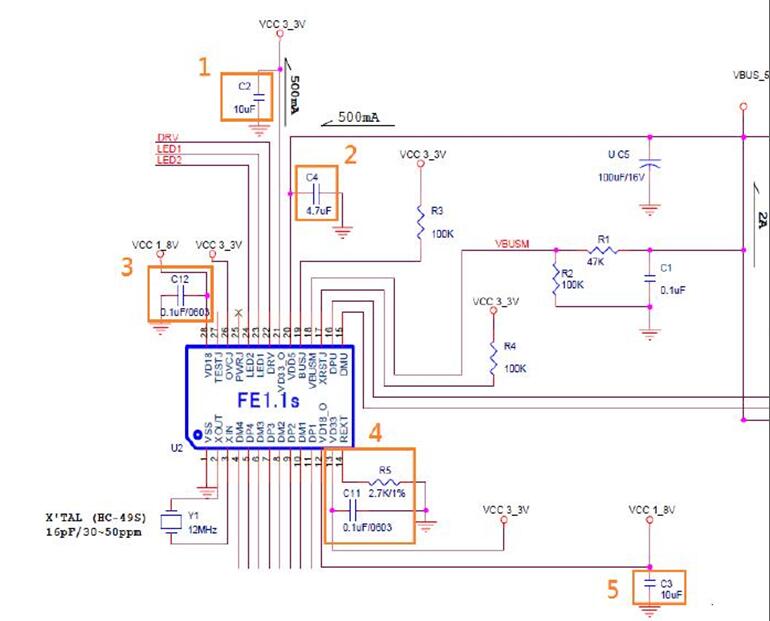

FE1.1S替代注意事项:用MA8601直接pin to pin替换:


说明:

用MA8601直接pin to pin替换旧版FE1.1,只需要调整3个元器件参数,另外再省3个元器件,无须更改电路板,如下:

C2由10uF改为4.7uF

C4由4.7uF改为10uF

R5由2.7K改为330ohm

C12移除省掉

C11移除省掉

C3移除省掉

     (以上信息由深圳桑尼奇科技有限公司提供)
