FE8.1 USB2.0 HUB 芯片

FE8.1-FSOP16A是台湾汤铭一款体积极小,高速度4 USB HUB集线器控制器。符合USB-IF“通用串行总线规范2修订版USB 2)规范–fe8.1总是报道本身作为一个自供电的枢纽,不顾实际系统实施。达到绝对最小针数,没有信号输入引脚离开监控本地电源状态。fe8.1是一个高度集成的,高质量的,对于USB 2端口集线器高性能的解决方案。其占用空间小和极低的功耗消费,它是嵌入式的最佳选择应用以及独立的集线器。fe8.1的高质量是由设计保证用于测试与综合扫描链内建自测试模式可以锻炼高的,完整的,低速模拟前端(AFE)在包装和测试阶段的成分。QQ:229035933013418831645戴小姐,原装现货,欢迎交流。更多详情

FE8.1的主要功能特征如下:

1.* USB 2完全兼容的AFE收发器:

2.——上游面临的端口支持高速(480mhz)和全速(12M)模式;

3 .下行端口支持高速,全速,和LowSpeed1.5MHz)模式;

4.整合上游1.5kΩ引体向上、下游15kΩ下拉,和串联电阻

5.集成5V3.3V1.8V稳压器;

6.集成上电复位与断电检测电路;

7.集成12MHz的振荡器反馈电阻和晶体负载电容;

8.集成12mhz-to-480mhz锁相环(PLL);

9.单一事务翻译(单TT-

10.所有下游港口的一个TT

11.TT可以处理64个周期性的开始拆分事务,

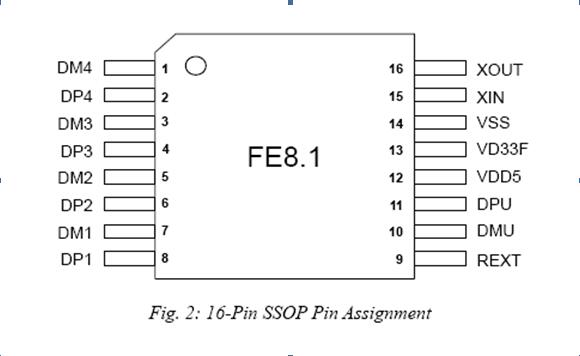

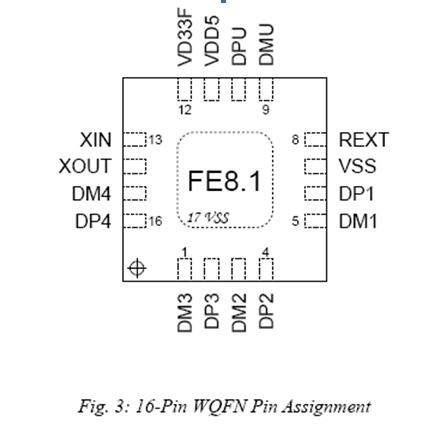

FE8.1封装图如下:

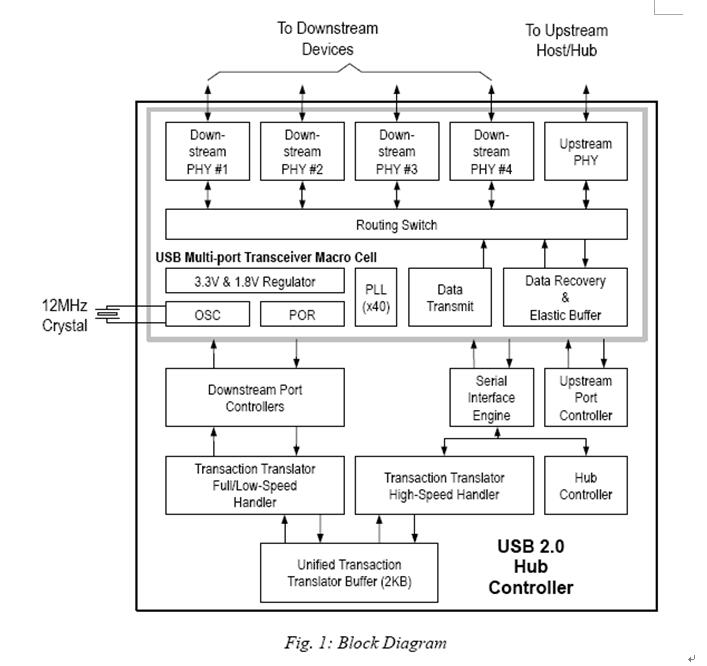

FE8.1功能框图如下:


(以上信息由深圳桑尼奇科技有限公司提供)
