MX25L1606EM2I是旺宏的一款SPI FLASH，该器件具有串行外设接口和软件协议，允许在简单的3线总线上运行。三个总线信号是时钟输入（SCLK），串行数据输入（SI）和串行数据输出（SO）。串行访问通过CS＃输入启用该设备。该器件在整个芯片上提供顺序读取操作。在编程/擦除命令发出后，自动编程/擦除算法，编程/擦除并验证指定的页面或扇区/块位置将被执行。程序命令以字节为基础，或基于页面执行。该设备利用Macronix专有的存储单元，即使在典型的存储单元之后也可靠地存储存储器内容。
QQ:229035933013418831645戴小姐，原装现货，欢迎交流。（更多详情）
MX25L1606EM2I的主要功能特征如下：
•单电源供电
- 2.7至3.6伏读取，擦除和编程操作
•支持串行外设接口 - 模式0和模式3
•16,777,216 x 1位结构或8,388,608 x 2位（双输出模式）结构
•512个等同扇区，每个4K字节
- 任何部门可以单独删除
•32个等效块，每个64K字节
- 任何块可以单独擦除
•程序能力
- 字节库
- 页基（256字节）
•锁存保护从-1V到Vcc + 1V为100mA
性能
•高性能
- 快速访问时间：86MHz串行时钟
- 双输出模式的串行时钟：80MHz
- 快速程序时间：0.6ms（典型值）和3ms（最大）/页
- 字节程序时间：9us（典型值）
- 快速擦除时间：40ms（典型值）/扇区; 0.4s（典型值）/块
•低功耗
- 低有效读取电流：86MHz时为25mA（最大）
- 低有效编程电流：15mA（典型值）
- 低有效扇区擦除电流：9mA（典型值）
- 低待机电流：15uA（典型值）
- 深度掉电模式2uA（典型值）
•典型的100,000次擦除/编程周期
•20年的数据保留
软件功能
•输入数据格式
- 1字节命令码
•高级安全功能
- 挡锁保护
BP3-BP0状态位定义区域的大小
作为防止程序的软件保护
擦除指令
- 额外的512位安全OTP，用于唯一的标识符
•自动擦除和自动编程算法
- 自动删除和验证所选的数据
扇形
- 自动编程和验证所选的数据
页面由内部算法自动
次程序脉冲宽度（任何要编程的页面）
应该首先在擦除状态的页面）
•状态寄存器功能
•电子识别
- JEDEC 1字节制造商ID和2字节设备
ID
- 1个字节的设备ID的RES命令
- REMS命令用于1字节制造商ID和
1字节的设备ID
•支持串行闪存可发现参数（SFDP）

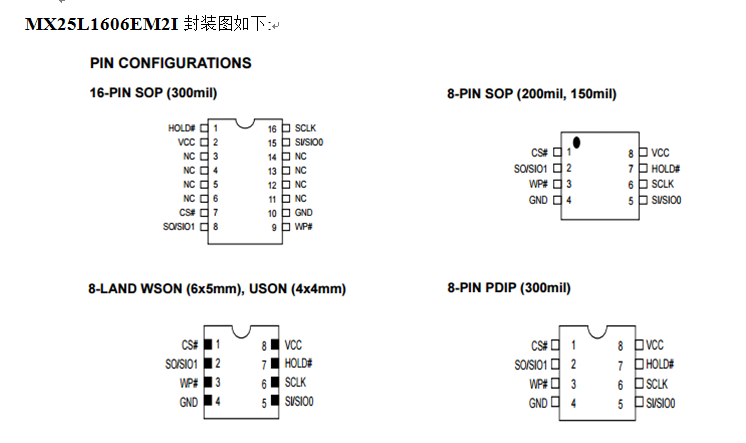

MX25L1606EM2I封装图如下:

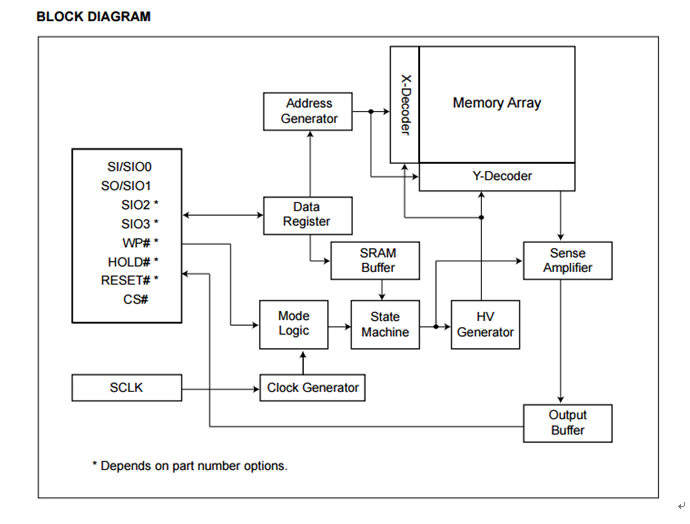

MX25L1606EM2I功能框图如下：
MX25L1606EM2I采购信息如下：
(以上信息由深圳桑尼奇科技有限公司提供)
