MA8601 是USB 2.0高速4端口USB HUB集线器控制器.4个端口功能可同时工作,低功耗.采用MA8601 USBHUB,不仅低成本,用户还可以通过外挂EEPROM,实现多个集线器配置选项.采用主流的SSOP28的封装,可同时实现4个USB口同时工作.MA8601是目前市面上普遍用来替代FE1.1,FE1.1S,台湾汤铭USB HBU,替代FE1.1S/ FE2.1/FE4.1/FE8.1的高性价比USB 2.0高速4端口USB HUB集线器.桑尼奇科技专业提供瑞芯微 晶晨 全志 主控芯片及外围的配套芯片,有需要样品支持,请随时联系,桑尼奇科技戴小姐QQ:2290359330 13418831645 ，原装现货，欢迎交流。（更多详情）
MA8601特性
符合USB2.0规格
上行端口支持高速（480MHz）和全速（12MHz）速率
可配置4/3/2下行端口支持速率为全速或低速
向下兼容USB1.1
符合USB电池充电规格BC1.2
集成快速8051微处理器
12MHz的时钟频率
集成上下行1.5k上拉电阻
独立的上下行（single TT）
集成功率控制和下行端口电流检测
领先的低功耗USB2.0集线器
On chip 5V to 3.3V/1.2V regulator
自供电和总线供电模式之间切换
用于自定义信息存储的外部EEPROM接口
外部EEPROM可设定产品的VID,PID
外部EEPROM可设定产品下游端口数
外部EEPROM可设定产品产品ID
外部EEPROM可设定序列号
支持两种LED端口显示模式：
4下行端口发光二极管（启用绿色）和一个积极/暂停LED（红色）
4端口端口（LED则使绿色）和一个有源/暂停发光二极管（红色）
MA8601封装:SSOP28封装

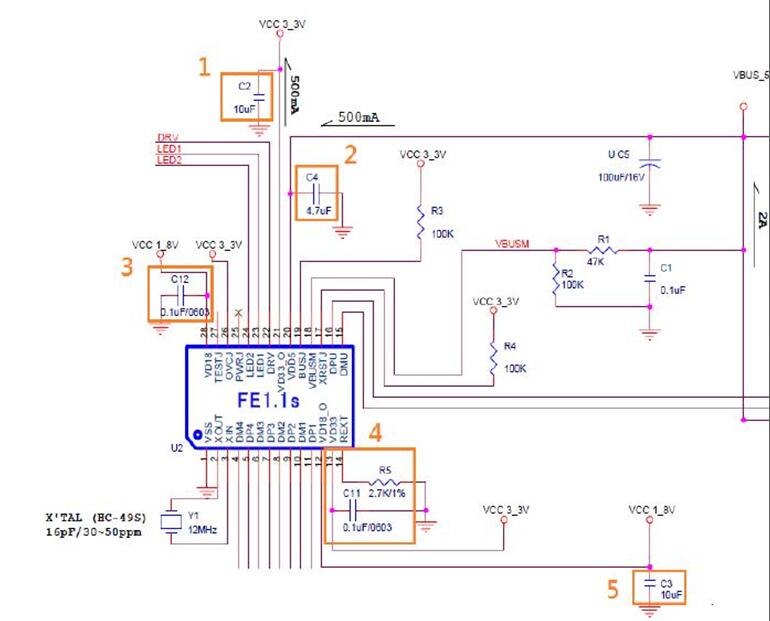

FE1.1S替代注意事项:用MA8601直接pin to pin替换:
说明:
用MA8601直接pin to pin替换旧版FE1.1,只需要调整3个元器件参数,另外再省3个元器件,无须更改电路板,如下:
C2由10uF改为4.7uF
C4由4.7uF改为10uF
R5由2.7K改为330ohm
C12移除省掉
C11移除省掉
C3移除省掉
(以上信息由深圳桑尼奇科技有限公司提供)
