PI3HDMI412AD

PI3HDMI412ADPERICOM(百利通)品牌的百利通半导体的有源驱动开关,解决方案是针对高清晰度视频网络,基于DVI/HDMI标准,TMDS信号处理.主要用在PC LCD显示器,投影机,TV, ETC.产品上,DVI/HDMI兼容的开关,从而保证高传输带宽视频流,最终从电脑图形显示装置的来源.

桑尼奇科技专业提供瑞芯微全志 晶晨主控芯片及外围的配套芯片,有需要样品支持,请随时联系,桑尼奇科技戴小姐QQ:229035933013418831645 ,原装现货,欢迎交流。更多详情



PL3HDMI412AD特性如下:

主动兼容的HDMI1.3为增强信号多路分配器完全具有高级Re-Driver功能

主动HDMI1.3具有高级兼容多路分配器重新驱动程序功能的增强信号完全

特点:电源电压,VDD= 3.3V ±5%


兼容w/ DVI, HDMI 1.1,


1.2,
1.3信号


支持AC耦合和DC耦合输入1:2 多路分配器


支持深颜色,每通道可达12-bits


Con?gurable
输出摆幅控制(500mV, 750mV,1000mV)
Con?gurable
预加重各级(0dB, 1.5dB,3.5dB, 6.0dB)
Con?gurable
去加重(0dB, -1.5dB,-3.5dB, -6.0dB)
Con?gurable
均衡(1dB,3.5dB, 6dB,8dB)


= 2.5Gbps
数据速率(最大)


ESD
保护= 6kV (Typ)


输入w/内建终端传播延迟< 2ns输入单向


包装(Pb-free和绿色):56-pad TQFN (ZB56

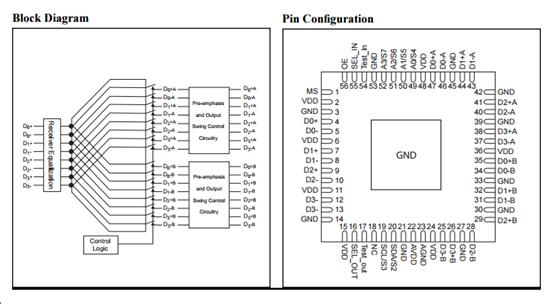

PL3HDMI412AD的功能框图和管脚图如下:




采购信息如下:


(以上信息由深圳桑尼奇科技有限公司提供)
