TPS62130

          TPS62130是德州仪器推出的一款同步降压 DC-DC 转换器, DSC-Control技术的采用,使其具有2.5MHz高切换频率性能,允许小型电感器的使用,并能提供快速瞬态响应和高精度电压输出。它主要应用于标准 12V 导轨式电源、单一或者多个锂离子电池供电的负载点 (POL) 电源、嵌入式系统、固态硬盘、低压差稳压器 (LDO) 替代产品、移动个人电脑 (PC)、平板电脑、调制解调器 (Modem)、相机等设备中。同系列产品有:TPS62131TPS62132 TPS62133

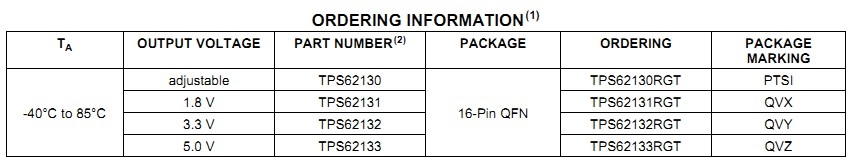

TPS62130的采购信息如下:


TPS62130的主要功能特性包括:

1DCS-Control TM Topology

2Input Voltage Range: 3 to 17V

3 Up to 3A Output Current

4 Adjustable Output Voltage from 0.9 to 6V

5Pin-Selectable Output Voltage (nominal, + 5%)

6Programmable Soft Start and Tracking

7Seamless Power Save Mode Transition

8Quiescent Current of 17µA (typ.)

9Selectable Operating Frequency

10Power Good Output

11100% Duty Cycle Mode

12Short Circuit Protection

13Over Temperature Protection

14Available in a 3 × 3 mm, QFN-16 Package

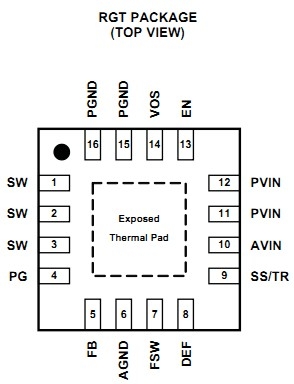

TPS62130的管脚图如下:

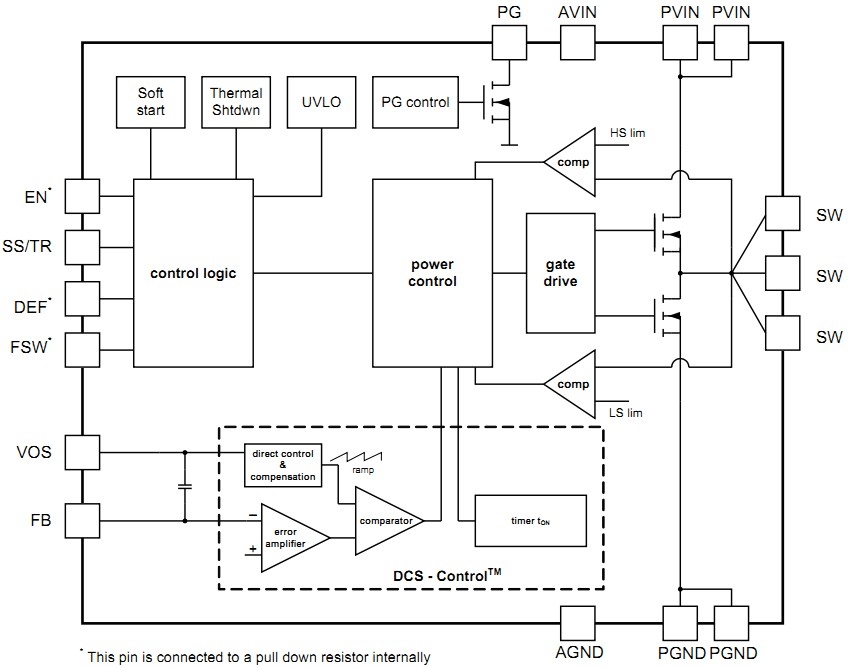

TPS62130的功能框图如下:
