DC-DC转换器芯片SY8113BADC

SY8113是矽力杰(SILERGY)公司推出的一款高效的同步压降DC-DC转换器,该芯片采用的是PWM技术,同时集成了主开关及同步开关以减小能耗,其输入电压可在4.5V18V范围内进行选择,其主要应用于:机顶盒、便携式TV、路由器、DSL调制解调器LCD电视等中。了解更多,请联系张经理18576760724(手机微信同号),QQ2860224697原装现货,欢迎交流。更多详情

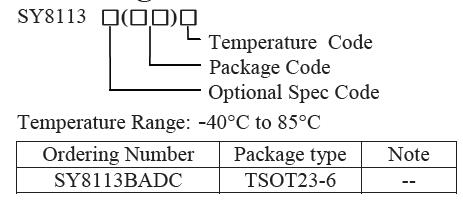

SY8113BADC的购买信息如下图:

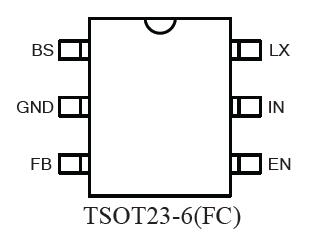

SY8113BADC的封装:

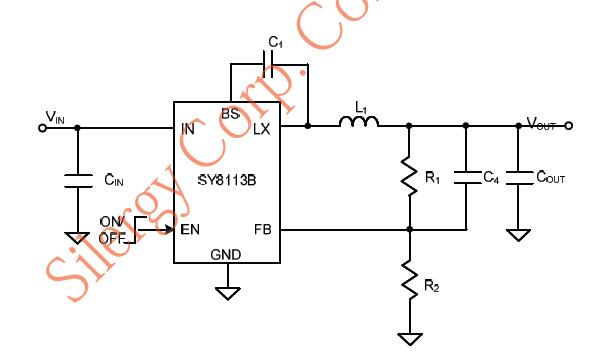

采用合适的PCB布线规则,SY8113性能将更好,亦可最小化噪声影响,其布线总的原则是尽可能近将CinLR1R2布置在IC芯片旁边。具体方法如下:

1)、尽可能将与GND管脚相接的PCB铜面积最大化,以获得一个较好的热性能和抗噪性能;

2)、Cin应尽可能近的放置在INGND管脚旁边,并尽可能将CinGND所围成的面积最小化;

3)与LX管脚相接的PCB铜面积应尽可能的小以避免噪声问题;

4)电阻R1R2及与FB管脚相接的铜迹线不能与LX相邻;

SY8113BADC的功能框图如下图:
