FUSB302是仙童FAIRCHILD推出的一款旨在帮助系统设计人员实现具有少量可编程性的DRP/SRC/SNKUSB Type-C接口。FUSB302执行的USB Type-C检测，包括连接和定向。FUSB302集成了USB BMC电力输送协议的物理层，允许高达100W电源和角色互换。BMC的PD模块全面支持Type-C规格的替代接口。提供参考代码，使得 FUSB302 能够在多个内嵌控制器平台间轻松实现 Type-C 和 USB BMC 电力传输协议。如需了解更多FUSB302的芯片信息，可联系桑尼奇肖生，MP：18576774167，QQ：1735477079。（更多详情）
一、FUSB302的特性：
1、通过自主 DRP 切换实现双角色功能
2、能够根据具体的连接，连接主机或设备。
3、软件可配置为专用主机、专用设备或双角色
---专用设备可采用具有固定 CC 和 VCONN 通道的 Type-C 插座或 Type-C 插头运行。
4、完全支持 Type-C 1.1， CC 引脚集成以下功能：
---作为主机进行连接/断连检测
---作为主机进行电流性能指示
---作为设备进行电流性能检测
---音频适配器附件模式
---调试附件模式
---有源电缆检测
5、将 CCx 集成到 VCONN 开关中，具有过流限制，支持 USB3.1 全功能数据线。
6、USB 电力传输 (PD) 2.0、版本 1.1 支持
---自动 GoodCRC 报文响应
---如果需要，自动软复位重新发送的报文
---如果未收到 GoodCRC，自动尝试重发报文
---电池电量耗尽支持（没有加电时的 SNK 模式支持）
7、自动硬复位发送的顺序集
8、采用 WLCSP9 (1.215 mm x 1.260 mm) 和MLP14（2.5 mm x 2.5 mm，0.5 mm 节距）封装
9、低功率运行：ICC = 25 μA（典型值）
二、FUSB302的应用：
1、智能手机
2、平板电脑/笔记本电脑
3、电源适配器
4、相机
5、加密狗

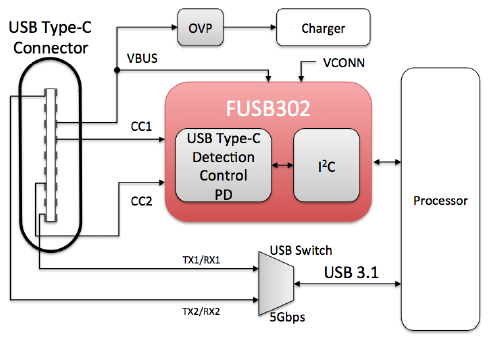

三、FUSB302的原理框图

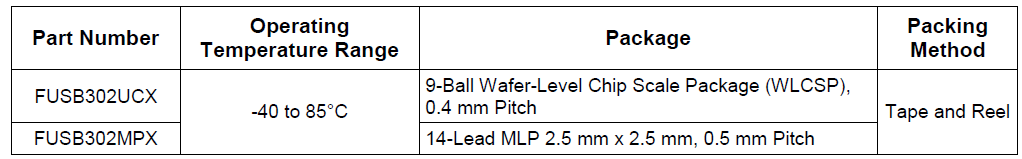

四、FUSB302的采购信息

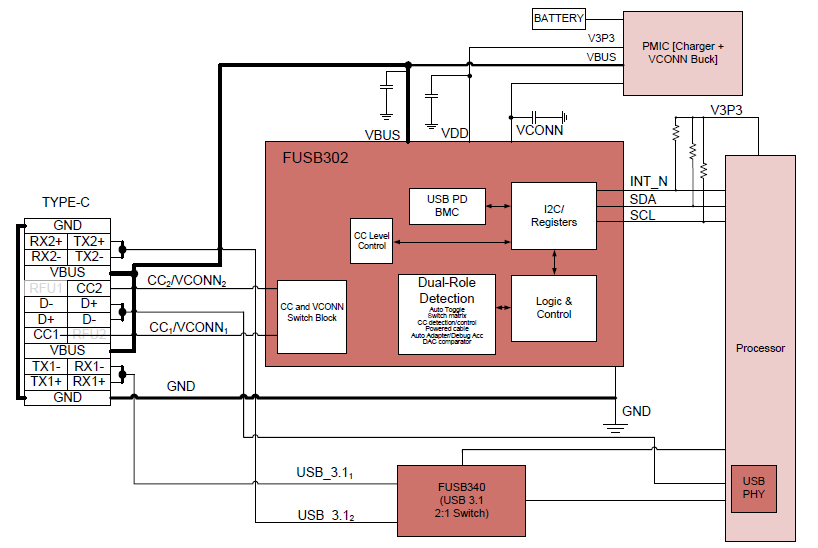

五、FUSB302的典型应用

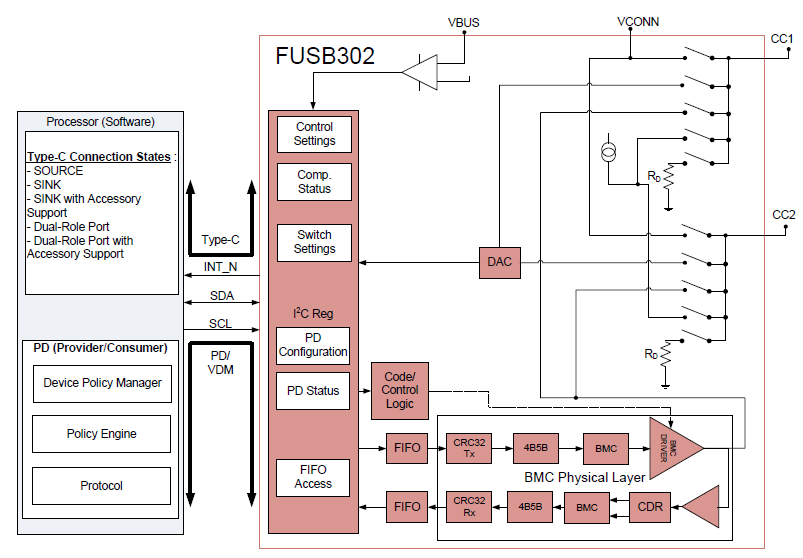

六、FUSB302的功能框图

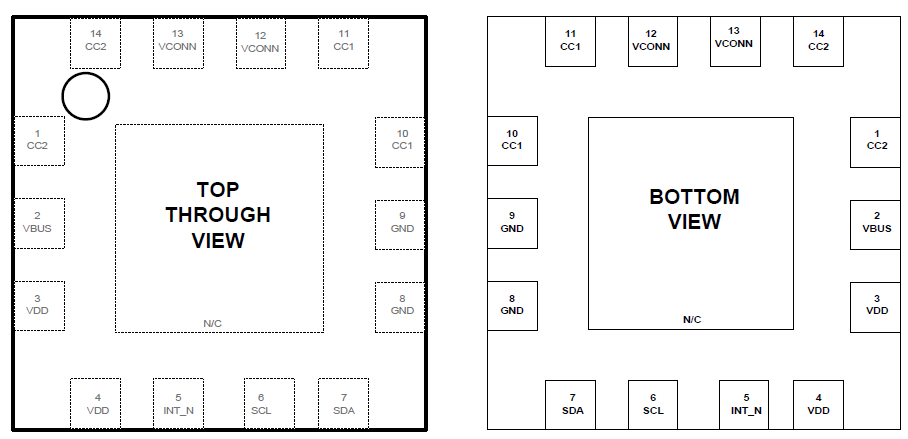

七、FUSB302的引脚信息
FUSB302MPX Pin Assignment FUSB302UCX Pin Assignment
Type-C规范协议已经得到广泛的应用，越来越多的产品加入这个集体，意味着Type-C控制器将有广阔的市场。笔者也一直有关注着瑞芯微推出的每一款主控芯片，其中RK3399方案中便将FUSB302作为一颗特征料列入了参考设计中，如您有FUSB302这方面芯片的需求，可按以下方式联系肖生QQ：1735477079 MP：18576774167。
(以上信息由深圳市桑尼奇科技有限公司提供 www.sunnyqi.com)
