MP8756GD

MP8756GD是一个完全集成的,高频率、同步整流、降压开关转换器。它提供了一个非常紧凑的解决方案,实现了连续输出电流6A具有优良的负载和线路调节在很宽的输入电源范围。它高效运转在宽负载范围内输出电流基于MPS专有的开关损耗降低技术和内部低RDSON)的功率MOSFET。自适应恒时控制模式提供了快速的瞬态响应和环路镇定。直流自动调谐回路提供良好的负载和线路调节。全面的保护功能包括过流保护,过压保护(OVP),欠压保护(UVP),和热关断。它一般应用在:笔记本电脑,平板电脑,网络系统,个人视频录像机,平板电视和监视器,分布式电源系统。

QQ:3259054252 TEL18820170705  刘生 欢迎大家一起探讨交流!〔深圳桑尼奇科技有限公司

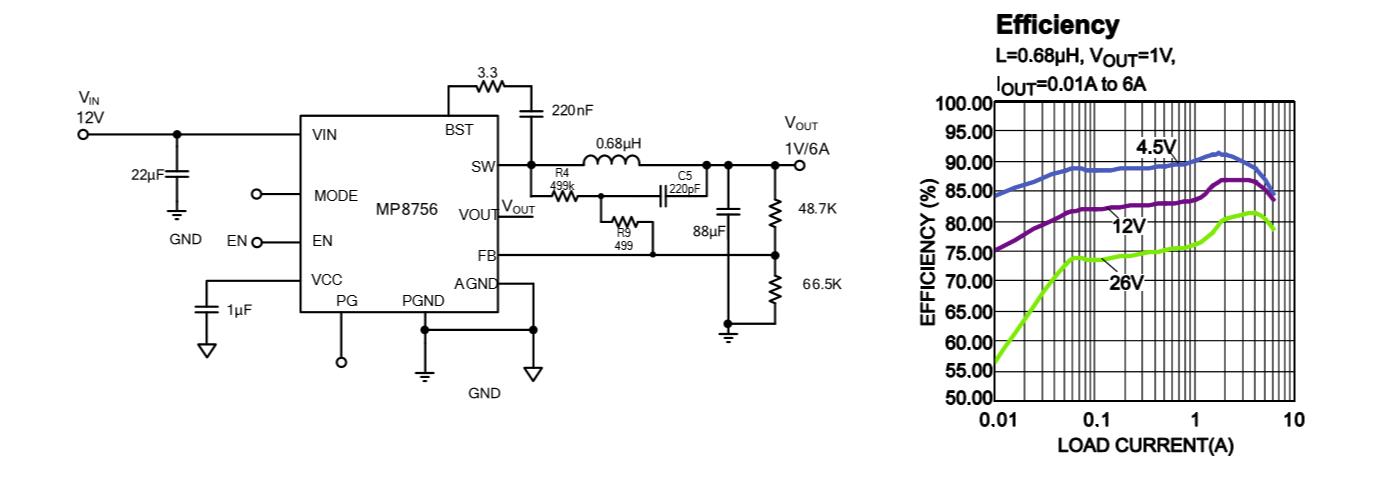

MP8756GD典型应用:



MP8756GD采购信息:

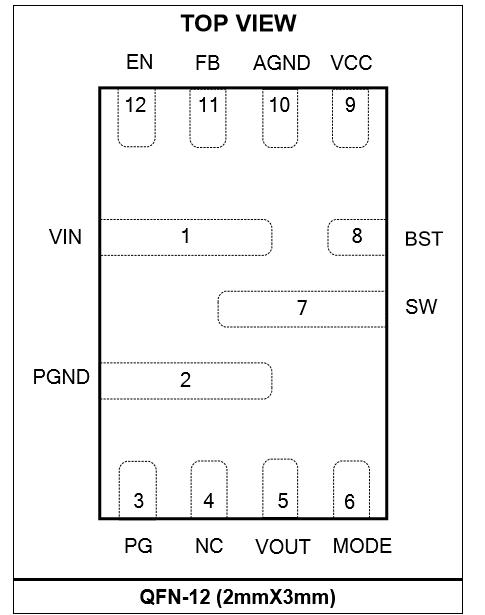

MP8756GD引脚:

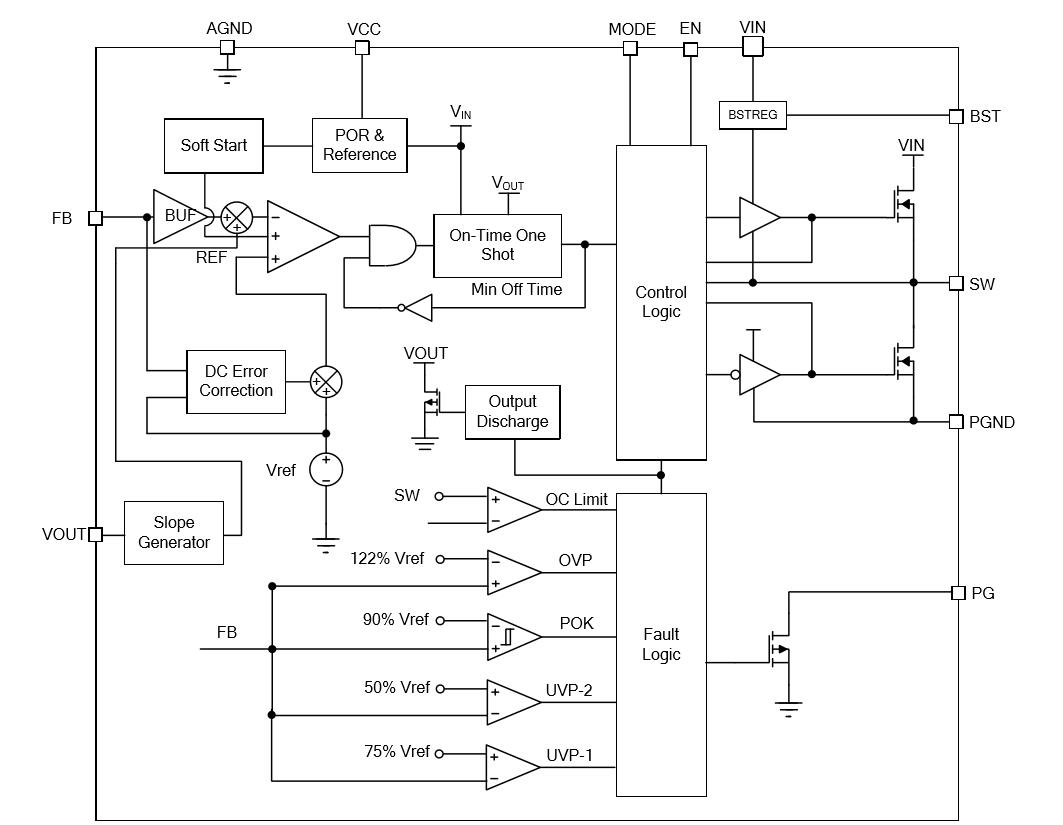

MP8756GD 框架图



MP8756GD使用电源良好(PG)输出指示的降压稳压器输出电压是否准备好。PGMOSFET的漏极开路,应通过一个电阻连接到VCC或另一个电压源(例如:100K)。输入电压后,MOSFET被打开,PG被拉到GND之前SS已经准备好了。一旦FB电压达到95%VREFPG是拉高500µ的延迟后。当FB电压下降到85%VREFPG是拉低。当输出电压高于内部参考的115%时,PG被拉低。当输出电压低于内部参考电压的105%时,PG再次升高
