RK3399参考设计方案之DC-DC电源芯片NB679/NB680

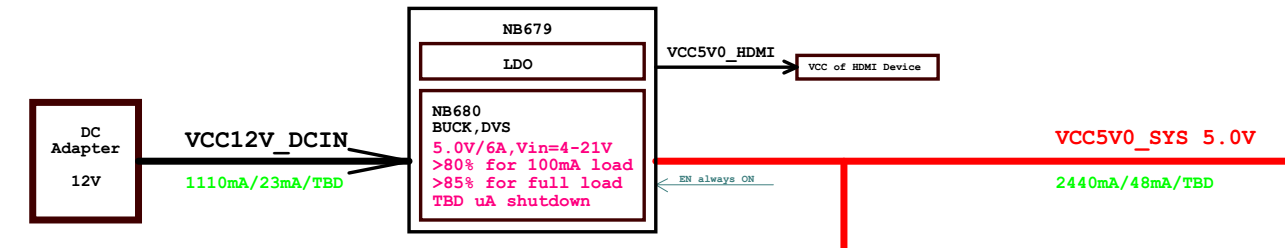

NB679/NB680MPS推出的一款大输出电流的高效同步整流的固定电压DC-DC转换器IC,其中NB679其输出电压为5V,最大输出电流10ANB680其输出电压为3.3V,最大输出电流为10A。由于其大电流性能的特点,在RK3399标准参考设计中这两颗主要是应用于RK3399的系统电压供电以及HDMI外设供电。QQ:2335804557  18576699326,欢迎交流。更多详情


NB679/NB680的主要功能特性包括:

15.5V26V输入电压范围,其中NB680的输入电压范围为4.8V26V

(2)NB679固定电压为5VNB680固定电压输出为3.3V

(3)FS超过25KHz的超声模式;

(4)100uA低准静态电流;

(5)8A连续输出电流,10A最大峰值电流;

(6)内置一个5V100mA LDO

(7)内置软启动;

(8)700KHz开关频率

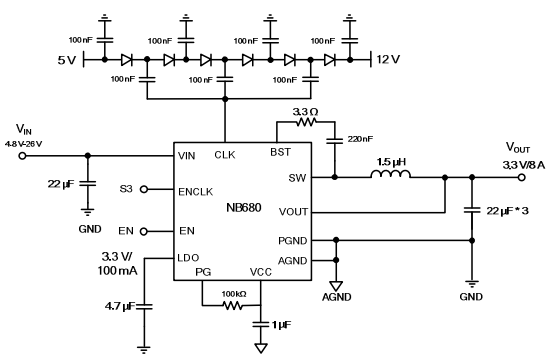

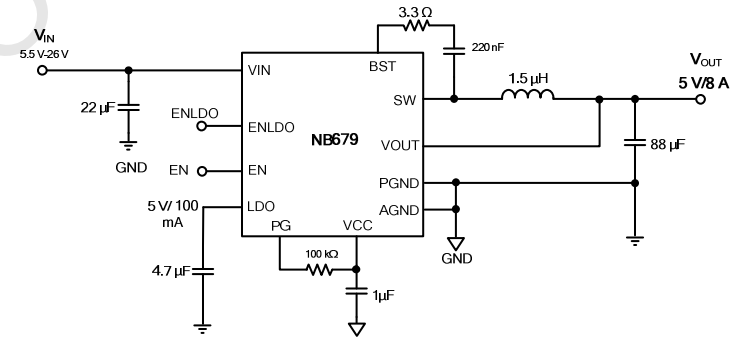

NB679/NB680的典型应用电路图如下:

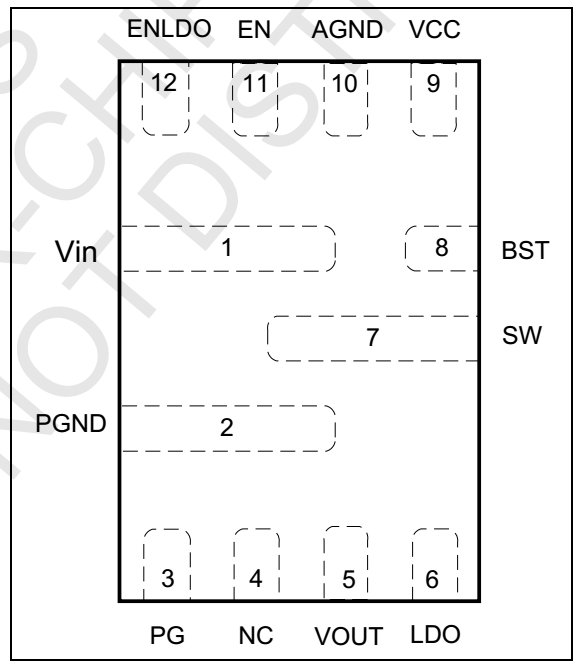

NB679/NB680的管脚图如下:

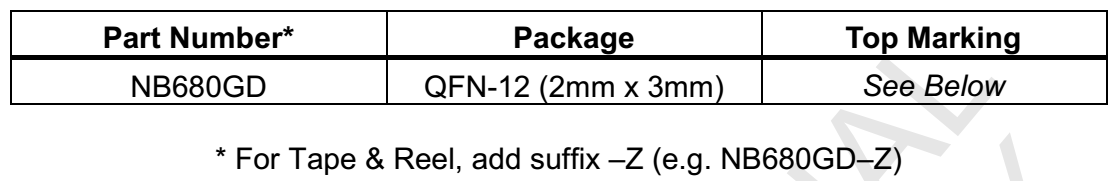

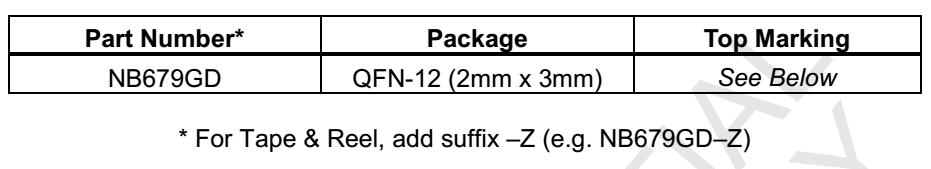

NB679/NB680的订购信息如下:



桑尼奇科技专业供应RK3399主控芯片及外围的配套芯片,有样品需要支持或关于RK3399方案相关信息,欢迎随时咨询,桑尼奇科技孙生,18576699326QQ2335804557

(以上信息由深圳桑尼奇科技有限公司提供)
