RTL8211E应用主要包括电源部分设计、MDI接口设计、RGMII接口设计以及接口管理设计等四部分组成，小编针对各部分具体应用做分解整理，如有不正确之处，欢迎指正。桑尼奇孙生：18576699326，QQ:2335804557，（更多详情）。

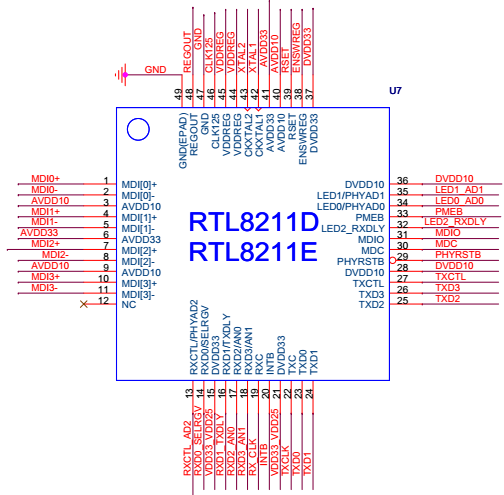

三、RTL8211E之RGMII接口设计
MII是英文Medium Independent Interface的缩写，翻译成中文是“介质独立接口”，该接口一般应用于MAC层和PHY层之间的以太网数据传输，也可叫数据接口，MII即Reduced MII、是MII的简化。与MII接口相比，GMII的数据宽度由4位变为8位，GMII接口中的控制信号如TX_ER、TX_EN、RX_ER、RX_DV、CRS和COL的作用同MII接口中的一样，发送参考时钟GTX_CLK和接收参考时钟RX_CLK的频率均为125MHz(1000Mbps/8=125MHz)。
RGMII连接属于高速信号连接，对RGMII线路设计时时需特别注意，RTL8211E/RTL8211EG到MAC之间的不能超过2.5inch。
RGMII时钟信号与数据信号之间需要留20mils的间距，GMII 接收与发送布线长度之差还要超过100mils。
RGMII的布线都有一块没破坏的完整地平面。

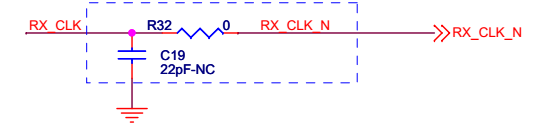

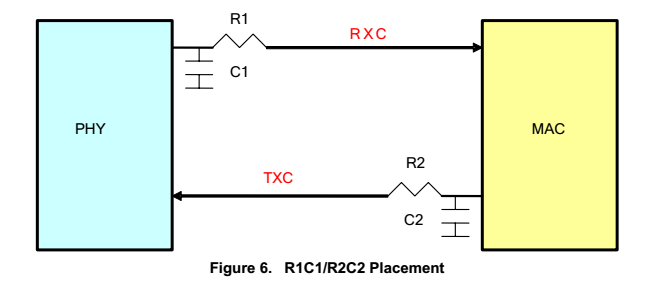

为了EMI考虑，需要在PHY芯片RXC端放置一个RC滤波，并在MAC芯片TXC端放置一个RC滤波。
