SY8089

SY8089是高效率,高频率同步降压型DC-DC变换器的电路能够提供高达2A的输出电流。它在宽输入电压范围从2.7V5.5V,将主开关和非常低的RDSON)同步开关操作以减少传导损耗。

低输出电压纹波和小的外部电感器和电容器的尺寸大于1MHz的开关频率实现。

sy8089集成电路和过压闭锁保护短。一般用于:LCD TV 、机顶盒、网络电脑、迷你笔记本电脑、接入点的路由器。QQ:3259054252 TEL18820170705  刘生 欢迎大家一起探讨交流!〔深圳桑尼奇科技有限公司

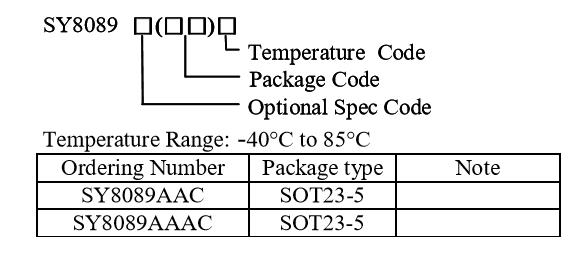

SY8089采购信息:

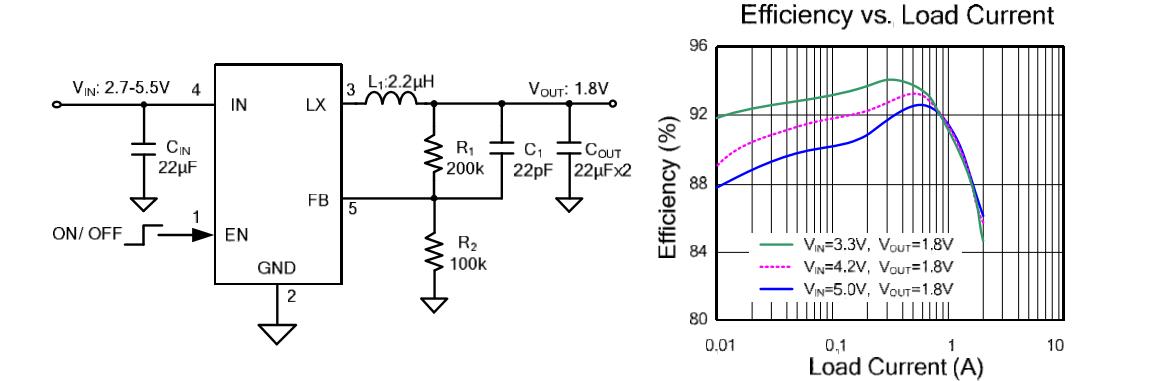

SY8089典型应用:

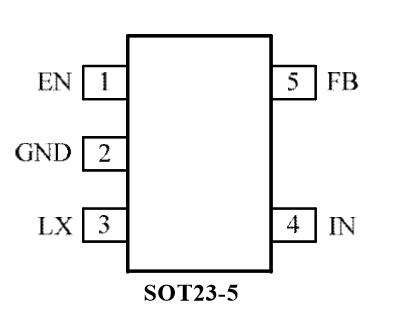

SY8089 引脚说明


EN  1. 使能控制。拉高开。不浮

GND  2. 接地引脚

LX  3. 电感引脚。将此引脚连接到电感器的开关节点。

IN   4. 输入引脚。将此引脚到GND引脚与至少10µF陶瓷帽

FB    5. 输出反馈管脚。将此引脚连接到输出电阻分压器的中心点(如上图左图所示),以编程输出电压:Vout=0.6*(1+R1/R2).

深圳市桑尼奇科技有限公司〕提供

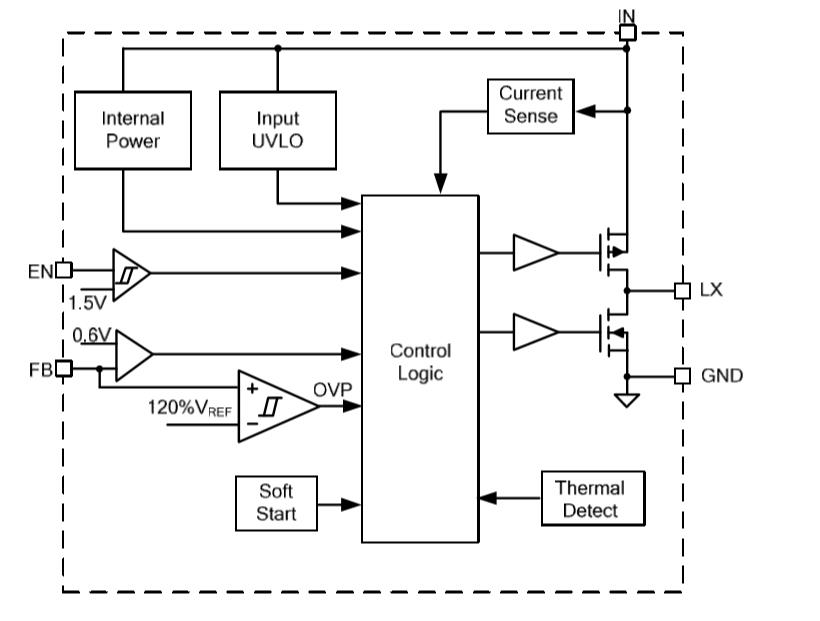

SY8089 框图:


SY8089稳压器IC集成了补偿元件实现良好的稳定性和快速的瞬态响应。在一些应用中,R1添加在并行22pf陶瓷帽可能进一步加速负载瞬态响应,因此建议大负载瞬态要求的应用

在这里希望能帮到各位!你们的支持,是我们无限的动力!如果有这个物料及其他矽力捷的物料型号都可以联系我QQ:3259054252 TEL18820170705  刘生(以上信息由深圳桑尼奇科技有限公司)
